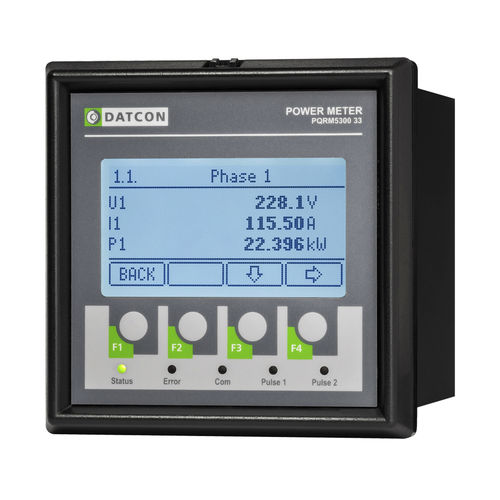

Wattmetro frequenzimetro PQRM5300 33

contatore di energiadi potenza apparentedi potenza reattiva

- Misurazione di 51 parametri diversi: 3 × ingressi di tensione 0-125 VAC / 0-250 VAC (CAT III) 3 × ingressi di corrente isolati galvanicamente 0-5 AAC / 0-1 AAC (CAT III) - diversi layout di misura con rete a filo nullo e senza rete a filo nullo, utilizzando uno, due o tre ingressi di misura della potenza - 2 × uscite isolate galvanicamente 0-20 mA / 4-20 mA - comunicazione RS485, protocollo MODBUS RTU / ASCII Slave - 2 uscite a impulsi di energia / uscite di limite - Ingressi di segnale sincroni e per fasce orarie - Le regolazioni vengono eseguite tramite la tastiera del pannello anteriore Display grafico monocromatico - Alimentazione 24 VDC o 230 V AC/DC - Strumento a pannello da 96 × 96 mm Il trasmettitore di potenza multifunzione PQRM5300 33 ... trifase è adatto alla misura di 51 diversi parametri della rete elettrica trifase: - i valori TRMS delle tensioni e delle correnti di fase - potenza attiva, potenza reattiva, potenza apparente e fattore di potenza per ogni fase - energia +attiva, energia -attiva, energia induttiva, energia capacitiva per ogni fase e per le 3 fasi - frequenza, angolo di fase, tensioni di linea, angoli di fase tra le tensioni di fase. Gli ingressi di tensione dell'apparecchiatura sono reti di resistenze (non isolate) e gli ingressi di corrente sono isolati dalla rete con trasformatori di corrente a banda larga. Gli ingressi di corrente 0-5 AAC o 0-1 AAC e gli ingressi di tensione 0-125 VAC / 0-250 VAC sono conformi ai requisiti della categoria di misura CAT III.
