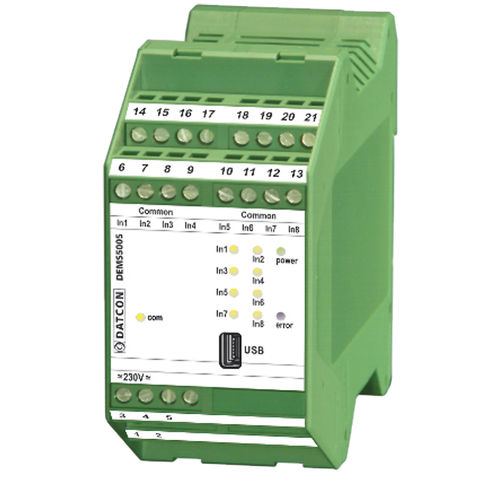

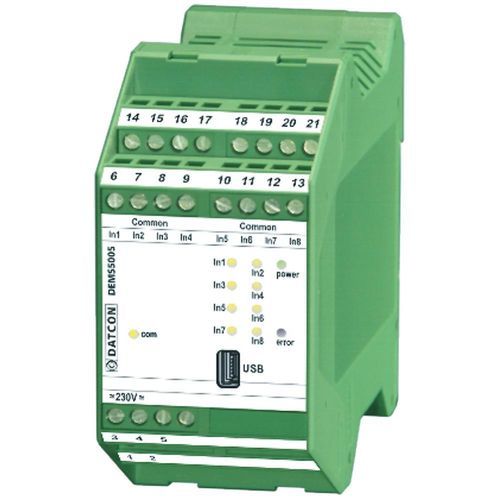

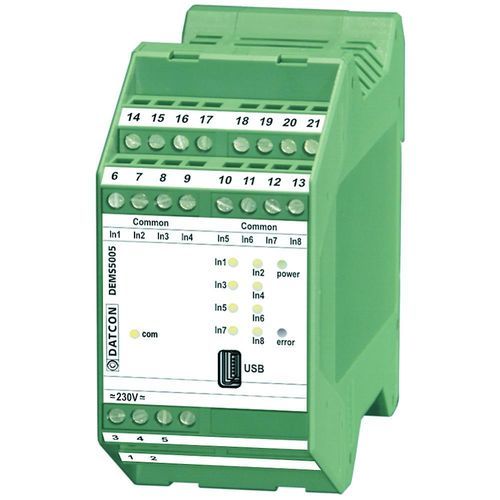

Contaimpulsi DEMS5005

industrialeRS485Modbus

Il collettore di impulsi DEMS5005 ha la funzione di integrare nel sistema i trasmettitori di impulsi in uscita (misuratori di volume, di consumo, ecc.), che sono collegati agli ingressi del dispositivo. Grazie a questo dispositivo, diventa semplice collegare vari dispositivi ai sistemi di controllo di processo. Questo dispositivo svolge due funzioni diverse: Conteggio degli impulsi in entrata (consumo / misurazione) e Misurazione del tempo tra gli impulsi in entrata (misurazione del consumo momentaneo, misurazione del flusso e del volume, ecc.) Il DEMS5005 può essere collegato a un computer di elaborazione dei segnali o a un PLC tramite un'interfaccia di comunicazione RS232 / RS485; il protocollo di comunicazione è MODBUS RTU: MODBUS RTU. Le uscite NAMUR e a contatto possono essere collegate all'ingresso del collettore di impulsi. Nel caso di trasmettitori di ingresso NAMUR, il dispositivo è dotato di una funzione di rilevamento dei guasti di linea per monitorare le linee in cortocircuito o aperte. Sono disponibili due diversi campi di misura: 0-10 Hz (in questo caso l'ingresso è privo di rimbalzi) e 0-50 Hz. L'utente può scegliere tra le seguenti modalità di ingresso: il dispositivo viene attivato dai bordi ascendenti o discendenti, oppure (nel caso di un contatto), il dispositivo viene attivato dalla chiusura o dall'apertura del contatto. I parametri di funzionamento possono essere specificati e scaricati da un semplice programma di configurazione, eseguito su un PC. Tali parametri sono: selezione dell'ingresso (NAMUR / contatto), modalità di ingresso (segnale ascendente / rilevamento del fronte di discesa), gamma di frequenza. In modalità on-line, il programma consente un monitoraggio continuo di tutti gli ingressi. Il dispositivo di raccolta degli impulsi può essere collegato a un computer di configurazione tramite una porta USB.
