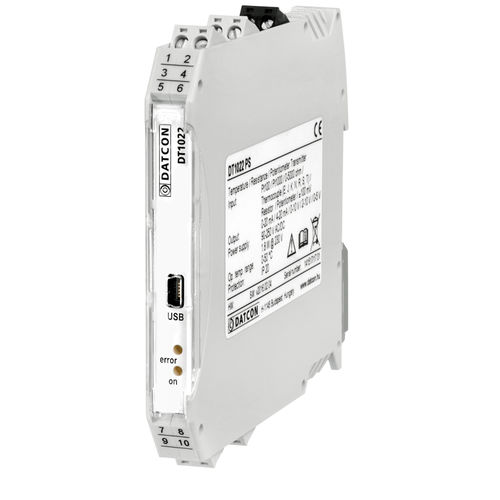

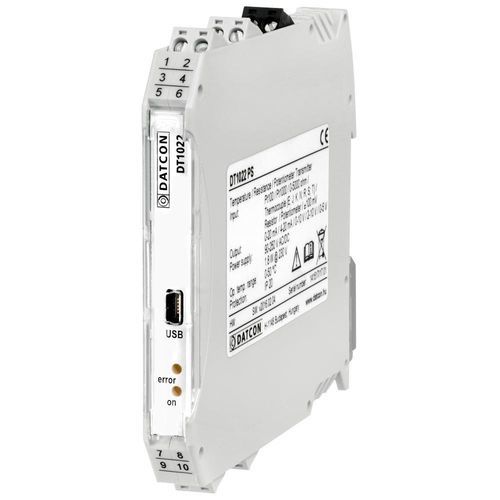

Trasmettitore di resistenza DT1022

Quasi tutti i sensori di temperatura più diffusi nel settore possono essere collegati al DT1022.. DT1022... Trasmettitori di temperatura / resistenza / potenziometro: Sensori a resistenza Pt100, Pt1000 Termocoppie E, J, K, N, R, S, T trasmettitori lineari a resistenza / potenziometro sorgenti di tensione diretta Il dispositivo dispone di due uscite *: 0 - 20 mA / 4 - 20 mA corrente 0 - 5 V / 0 - 10 V / 2 - 10 V di tensione * è possibile utilizzare una sola uscita contemporaneamente Il DT1022 offre un isolamento a 3 vie, ossia l'ingresso, l'uscita e l'alimentazione sono galvanicamente isolati l'uno dall'altro. Nel caso di un sensore di temperatura Pt 100 / Pt 1000 e di termocoppie E, J, K, N, R, S, T, il segnale di uscita è proporzionale alla temperatura misurata, nel caso della resistenza alla resistenza misurata, nel caso di un potenziometro, alla posizione del potenziometro. I sensori Pt100 / Pt 1000 possono essere collegati all'ingresso con 2 / 3 / 4 fili. In caso di collegamento a 3 / 4 fili, la resistenza dei fili di collegamento non influisce sulla misura. Quando si collegano le termocoppie, la compensazione del giunto freddo può essere attuata in due modi: nel caso di un giunto freddo interno, il dispositivo misura la temperatura dei terminali della termocoppia; nel caso di un giunto freddo esterno, è possibile utilizzare un sensore Pt100 o Pt1000 per misurare la temperatura del giunto freddo esterno e compensare con questo la tensione termica della termocoppia. I dispositivi sono adatti anche per misurare la tensione continua nell'intervallo da -100 mV a +100 mV. I parametri operativi possono essere impostati e scaricati tramite una porta USB utilizzando un semplice programma di configurazione in esecuzione su
