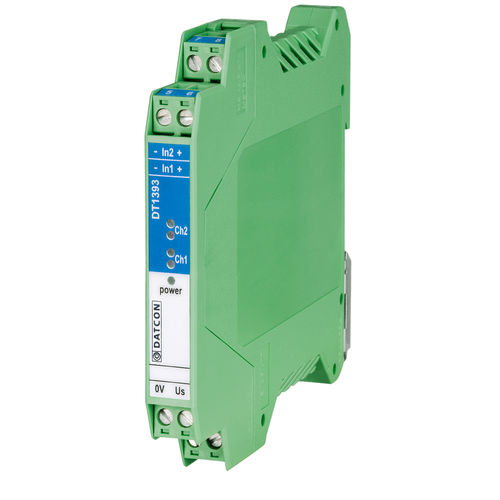

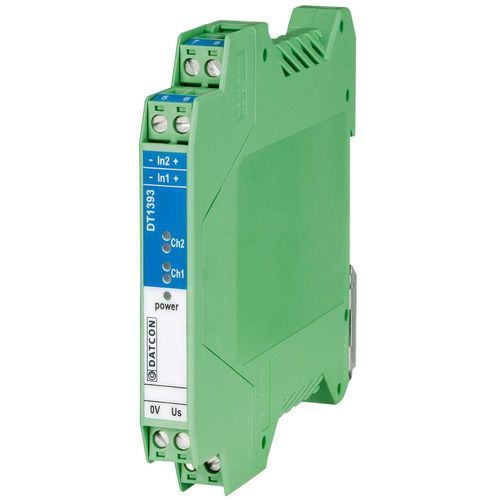

Isolatore di segnale DT1393

galvanicoDCdi tensione DC

NAMUR / Ingressi a contatto Contatto a relè / uscite a transistor versione a 2 canali Rilevamento dei guasti di linea Modalità di funzionamento selezionabile tramite interruttore frequenza di trasmissione 3 kHz (uscita a transistor) tensione di alimentazione 19-29 VCC Montaggio su guida TS-35, dispositivi di larghezza 12,5 mm Gli isolatori NAMUR/contatto DT1393 a sicurezza intrinseca consentono di controllare un carico in area sicura tramite un rilevatore di prossimità o un interruttore situato in un'area potenzialmente esplosiva della zona 0 o della zona 1. Le unità isolano galvanicamente l'ingresso, l'uscita e l'alimentazione. Le unità isolano galvanicamente l'ingresso, l'uscita e l'alimentazione. L'uscita di sicurezza può essere a contatto di relè o a transistor. Nel caso di un'uscita a transistor, la frequenza massima di trasmissione del segnale è di 3 kHz. Il dispositivo è realizzato in versione a 2 canali. In tutte le unità, un interruttore di controllo dell'inversione di fase integrato consente di segnalare una condizione di allarme (uscita aperta) per entrambi gli stati del sensore. Un rilevamento di guasto di linea apre l'uscita in caso di linee in cortocircuito o aperte: è destinato all'uso in primo luogo con i rilevatori di prossimità. Può essere utilizzato anche con interruttori che possono assomigliare a questi ultimi dal punto di vista elettrico, aggiungendo due resistenze o disabilitando un interruttore se non necessario. È disponibile anche una versione con corrente di ingresso < 0,5 mA per l'isolamento del contatto di uscita dei contatori di consumo di gas. L'intervallo di tensione di alimentazione è compreso tra 19 e 29 VCC, pertanto gli isolatori sono insensibili alla variazione della tensione di alimentazione.
