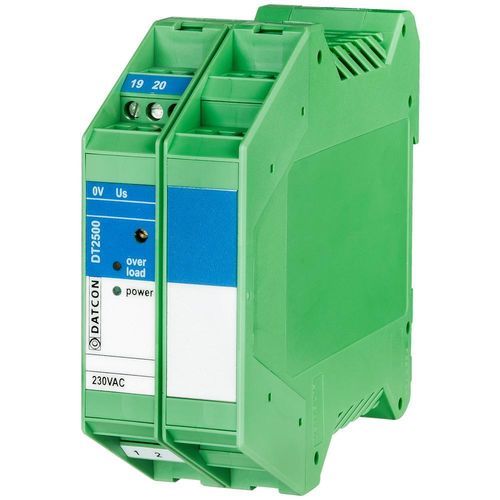

Alimentatore elettrico su guida DIN DT2500

AC/DCcon limitazione di correnteATEX

Caratteristiche del prodotto

• Tensioni di uscita nominali regolabili nell'intervallo 6–24 VDC (6 / 8 / 10 / 12 / 15 / 18 / 24 VDC)
• Varietà di tipi con parametri Uo, Io, Po, Co, Lo specificati
• Classificazione di sicurezza intrinseca: II (2)G [Ex ib Gb] IIC o IIB; Certificazione: BKI 15 ATEX 0023 X
• Protezione contro sovracorrente (limitatori interni) e protezione contro sovratensioni
• Alimentazione 230 VAC, 50/60 Hz; consumo 9 VA
• Montaggio su guida DIN TS-35, larghezza 35 mm; dimensioni 35 × 99 × 115 mm
• Custodia: poliammide PA6.6; connessione a morsetti a vite; IP20

Descrizione del prodotto
Gli alimentatori di uscita a sicurezza intrinseca DT2500 forniscono alimentazione IS galvanicamente isolata per dispositivi installati in atmosfere potenzialmente esplosive di Zona 1. Le unità sono classificate II (2)G [Ex ib Gb] IIC o II (2)G [Ex ib Gb] IIB (certificazione: BKI 15 ATEX 0023 X). Un potenziometro sul pannello frontale permette di regolare la tensione di uscita nei range indicati nella designazione dei tipi. La progettazione permette un'adattabilità flessibile ai requisiti dell'utente in termini di gruppo gas (IIC o IIB) e dei parametri Ci / Li dei dispositivi alimentati.

Designazione del tipo (selezione dei tipi disponibili e colonne dei dati di sicurezza)
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

Specifiche tecniche (estratto)
Sicurezza: uscita galvanicamente isolata dalla rete AC; isolamento conforme a EN 61010-1. Marcatura di protezione: II (2)G [Ex ib Gb] IIC/IIB (0 °C < Ta < +50 °C). Certificazione: BKI 15 ATEX 0023 X. Grado di inquinamento: 2. Categoria di sovratensione: II. Protezione contro sovracorrenti in impianto: 6 A.
Parametri di uscita: tensione e corrente di uscita — vedi designazione del tipo; protezione da sovratensione e sovracorrente — vedi dati di sicurezza; sovracorrente: limitatore interno con indicazione di sovraccarico. Coefficiente di temperatura: ≤ 250 ppm/°C. Effetto della tensione di alimentazione: ≤ 0,25% (max.). Effetto del carico: ≤ 0,25% (max.). Tensione di rumore: 10 mV + 0.002 × U (max.).
Alimentazione: 230 VAC, 50/60 Hz; consumo 9 VA. Condizioni ambientali: temperatura di funzionamento 0–50 °C; umidità relativa fino al 90% non condensante; installazione in area sicura (armadio). EMC: conforme EN 61326-1 — immunità: area industriale; emissione: Gruppo 1, Classe B.
Generale: custodia per guida TS-35, materiale poliammide PA6.6; connessione a morsetti a vite; sezione cavo max 2,5 mm². Dimensioni (L×A×P): 35 × 99 × 115 mm. Peso: 0,35 kg. Protezione: IP20. Informazioni dettagliate: vedi istruzioni per l'uso. Il produttore si riserva il diritto di modificare i dati tecnici.

Caratteristiche / specifiche tecniche

• Modello / serie: DT2500
• Classificazione di sicurezza intrinseca: II (2)G [Ex ib Gb] IIC o IIB
• Certificazione: BKI 15 ATEX 0023 X
• Tensioni nominali di uscita: selezionabili tra 6–24 VDC; valori nominali standard: 6, 8, 10, 12, 15, 18, 24 VDC
• Molteplici varianti con valori Uo, Io, Po, Co, Lo (vedi designazione del tipo)
• Protezione da sovracorrente: limitatore interno con indicazione di sovraccarico
• Protezione da sovratensioni: fornita (vedi dati di sicurezza)
• Coefficiente di temperatura: ≤ 250 ppm/°C
• Alimentazione: 230 VAC, 50/60 Hz; consumo: 9 VA
• Montaggio: guida DIN TS-35, larghezza 35 mm
• Materiale del contenitore: poliammide PA6.6; connessione: morsetto a vite; sezione max cavo: 2,5 mm²
• Dimensioni (L×A×P): 35 × 99 × 115 mm; Peso: 0,35 kg
• Classe di protezione: IP20
• EMC: conforme EN 61326-1; immunità: area industriale; emissione: Gruppo 1, Classe B
• Temperatura di esercizio: 0–50 °C; umidità relativa: fino al 90% non condensante
