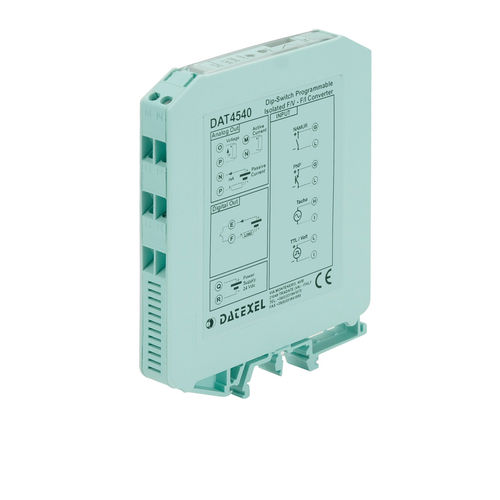

Convertitore analogico DAT4540

digitaledi frequenzaa 1 ingresso analogico

Il convertitore di frequenza isolato DAT 4540 è in grado di misurare la frequenza fino a 20 KHz di sensori digitali tipo TTL, Namur, NPN, PNP o Tachimetrico. I valori misurati vengono convertiti in uscita, in funzione della programmazione, in segnali normalizzati in corrente o tensione. Sono disponibili inoltre due relé programmabili come soglie di allarme (versione “-R”). Per il sensore Namur, viene monitorata l'integrità del sensore, e in caso di rottura (cortocircuito o apertura), viene generato un allarme sull'uscita a transistor. Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura. La programmazione avviene tramite Dip-Switch accessibili tramite lo sportello posto sul fianco del contenitore. Tramite i dip-switch è possibile selezionare il tipo di ingresso, il relativo campo scala, ed il tipo di uscita, senza la necessità di dover ricalibrare il dispositivo. Inoltre, tramite PC, l'utente può impostare tutti i parametri di configurazione del dispositivo, secondo le proprie necessità. L'isolamento galvanico su tutte le vie (ingresso, uscite e alimentazione) elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l' uso del dispositivo anche nelle più gravose condizioni ambientali. Esso è alloggiato in un contenitore plastico di 12,5 mm di spessore adatto al montaggio su binario DIN conforme agli standard EN-50022 ed EN-50035 .
