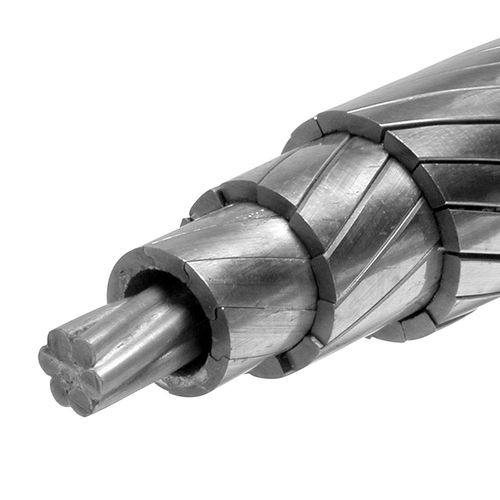

Cavo elettrico blindato GTACSR, GKTACSR, GZTACSR

per alte temperaturecordato a trefoliin acciaio

Questa famiglia di conduttori è costruita con una geometria particolare. Tra la portante in acciaio e i fili sagomati esterni di alluminio c’è un gap che viene riempito di grasso. L’aspetto fondamentale di questa tipologia di conduttore è lo scorrimento dei mantelli esterni conduttivi sull’anima portante. I due componenti sono quindi indipendenti questo significa permettere ai mantelli esterni di alluminio di poggiare sulla portante di acciaio senza sopportare alcuno sforzo fisico. I mantelli esterni di alluminio sono composti da una particolare lega Al-Zr ad alto limite termico che consente l’utilizzo del conduttore fino a 210°C. I punti principali di questa famiglia di conduttori sono: Gli sforzi dell’anima e dei mantelli esterni sono indipendenti e il knee-point è alla temperatura di installazione. La freccia cresce molto lentamente con l’aumentare della temperatura visto che il coefficiente di dilatazione termica lineare di riferimento è quello dell’acciaio oltre il knee-point Sono mantenute le proprietà meccaniche fino a 210°C Soluzione non molto costosa grazie all’utilizzo di materiali non costosi E’ richiesta manodopera specializzata per l’installazione di questo conduttore. Adatto a sostituire l’ACSR in situazioni piane o con lievi dislivelli.
