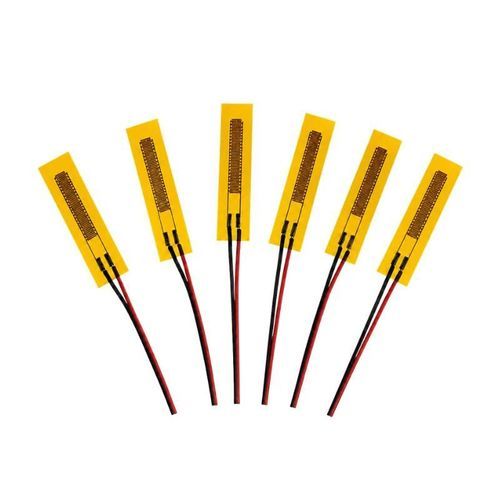

Attuatore piezoelettrico lineare BBPX-MFC

intelligenteper applicazioni industriali

Panoramica del prodotto
BBPX-MFC è un attuatore flessibile MFC in composito di fibre piezoelettriche composto da fibre ceramiche piezoelettriche, elettrodi interdigitati flessibili e una matrice in resina epossidica. Opera in modalità piezoelettrica d₃₃, convertendo una tensione di pilotaggio applicata in deformazione assiale lungo la direzione delle fibre. L'attuatore è progettato per strutture intelligenti, controllo attivo delle vibrazioni, attuazione strutturale e recupero di energia.

Caratteristiche principali

• Costruzione in composito di fibre piezoelettriche flessibile
• Modalità d₃₃ per attuazione assiale
• Deformazione libera assiale massima fino a 1300 ppm
• Adatto a superfici strutturali piane e curve
• Supporta attuazione, controllo delle vibrazioni e recupero energetico
• Dimensioni e tensione di pilotaggio personalizzabili

Specifiche principali
Tipo di prodotto — Attuatore MFC in composito di fibre piezoelettriche
Modalità di funzionamento — d₃₃
Deformazione libera tipica — 900 ppm
Deformazione libera assiale massima — Fino a 1300 ppm
Capacitanza — 0,35 nF
Dimensioni — Personalizzabili
Tensione di pilotaggio — Personalizzabile

Costruzione
Componente — Funzione
Fibre ceramiche piezoelettriche — Generano deformazione piezoelettrica lungo la direzione delle fibre
Elettrodi interdigitati flessibili — Creano il campo di pilotaggio lungo le fibre piezoelettriche
Matrice in resina epossidica — Supporta le fibre e forma la struttura composita flessibile
Cavi di collegamento — Collegano l'attuatore al circuito di pilotaggio o di recupero energetico

Principio di funzionamento
Quando viene applicata tensione agli elettrodi interdigitati, il campo elettrico agisce lungo le fibre ceramiche piezoelettriche. L'effetto piezoelettrico d₃₃ produce espansione o contrazione assiale. Quando è incollato a una struttura ospite, BBPX-MFC può generare deformazione controllata per attuazione strutturale e soppressione delle vibrazioni. La deformazione meccanica della struttura incollata può anche essere convertita in uscita elettrica per applicazioni di recupero energetico.

Applicazioni tipiche

• Controllo attivo delle vibrazioni — Incollato su macchinari, pannelli e strutture a trave per applicare deformazione controllata e sopprimere le vibrazioni strutturali; adatto per apparecchiature di precisione, strutture intelligenti e sistemi di smorzamento attivo.
• Controllo di ali e strutture aerospaziali — Si conforma alle superfici delle ali e ad altri componenti curvi per il controllo della deformazione strutturale, la soppressione delle vibrazioni e lo sviluppo di strutture intelligenti.
• Attuazione di travi a sbalzo — Supporta il controllo della flessione, i test di vibrazione, il controllo modale e le piattaforme di ricerca di laboratorio quando è incollato a travi a sbalzo.
• Recupero di energia piezoelettrico — Converte la deformazione meccanica da vibrazione strutturale o flessione in energia elettrica per sistemi a bassa potenza.

Opzioni di personalizzazione

• Lunghezza e larghezza complessive dell'attuatore
• Dimensioni dell'area attiva
• Tensione di pilotaggio e configurazione degli elettrodi
• Orientamento e lunghezza dei cavi di collegamento
• Geometria di installazione e profilo

Linee guida d'installazione

• Mantenere la superficie di incollaggio piana, pulita e asciutta.
• Assicurare il contatto completo tra l'attuatore e la struttura ospite per un trasferimento di deformazione efficace.
• Evitarne il piegamento, le curvature acute o i danni agli elettrodi e ai cavi durante l'installazione.
• Adattare il circuito di pilotaggio alla capacità dell'attuatore, alla deformazione target e alle condizioni operative.

Specifiche tecniche

• Modello: BBPX-MFC
• Tipo di prodotto: Attuatore MFC in composito di fibre piezoelettriche
• Modalità di funzionamento: d₃₃
• Deformazione libera tipica: 900 ppm
• Deformazione libera assiale massima: fino a 1300 ppm
• Capacitanza: 0,35 nF
• Dimensioni: personalizzabili
• Tensione di pilotaggio: personalizzabile
• Costruzione: fibre ceramiche piezoelettriche, elettrodi interdigitati flessibili, matrice in resina epossidica, cavi di collegamento
