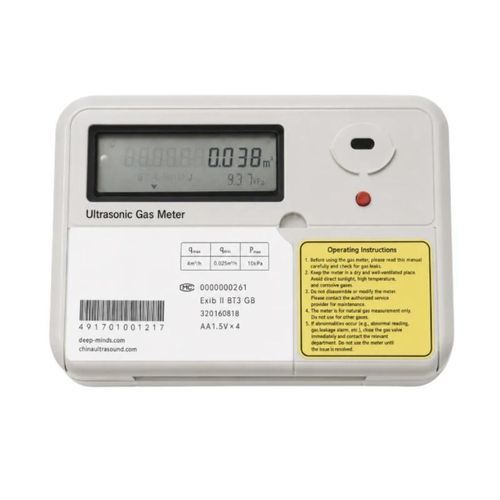

Contatore di gas digitale BBUGM-S

ad ultrasuoniIoT

Panoramica del prodotto
Il BBUGM-S è un contatore di gas ad ultrasuoni intelligente che utilizza la misura del tempo di transito in una condotta chiusa. Visualizza la portata istantanea e il volume accumulato. Il progetto completamente elettronico elimina l'usura meccanica e integra controllo valvola, memorizzazione dati e comunicazione wireless.

Applicazioni e gas supportati
Disponibile nelle versioni G1.6, G2.5 e G4 per la misurazione residenziale e commerciale di gas naturale, GPL, aria, azoto e altri gas inerti. Comunicazione opzionale: LoRa o NB‑IoT. Ingresso a contatto passivo per collegamento con allarme perdite. Non destinato a idrogeno, ossigeno, acetilene, solfuro di idrogeno o gas tossici/corrosivi.

Caratteristiche principali

• Misura ad ultrasuoni per tempo di transito in condotta chiusa
• Versioni modello: G1.6, G2.5, G4
• Classe di accuratezza 1.5 (±3% a basso flusso, ±1,5% da qt a qmax)
• Controllo valvola integrato e visualizzazione prepagata/prezzi a scaglioni
• Comunicazione wireless opzionale LoRa o NB‑IoT
• Collegamento allarme perdita gas tramite ingresso a contatto passivo
• Diagnostica integrata e registro eventi anomali
• Alimentazione a batteria (3,6 V ER litio) con ingresso 9 VDC opzionale
• Classe antideflagrante: Ex ib IIB T3 Gb; Protezione: IP65

Specifiche di portata (tabella)
Versione | Portata permanente | Intervallo di portata
G1.6 | 1,6 m³/h | 0,016 a 2,5 m³/h
G2.5 | 2,5 m³/h | 0,025 a 4 m³/h
G4 | 4 m³/h | 0,04 a 6 m³/h

Specifiche tecniche (tabella)
Parametro | Specifica
Gas misurati | Gas naturale, GPL, aria, azoto e altri gas inerti
Classe di precisione | Classe 1.5
Errore di indicazione, qmin ≤ q < qt | ±3%
Errore di indicazione, qt ≤ q ≤ qmax | ±1,5%
Massima pressione di esercizio | 10 kPa
Temperatura di esercizio | -20 a +50 °C
Temperatura di stoccaggio | -25 a +55 °C
Informazioni visualizzate | Portata istantanea, volume accumulato, stato batteria, stato valvola, saldo residuo, importo acquisto, prezzo unitario, consumo accumulato
Batteria contatore | 3,6 V ER litio (vita progettata 10 anni)
Batteria comunicazione/valvola | Quattro AA 1,5 V
Alimentazione esterna | Ingresso 9 VDC opzionale
Comunicazione wireless | LoRa o NB‑IoT
Altre interfacce | Uscita impulso, infrarossi (CJ/T 188 a 1200 bps), ingresso allarme gas
Equivalente impulso | 10 L/P
Grado di protezione | IP65
Classe antideflagrante | Ex ib IIB T3 Gb

Gas misurabili e limitati
Misura: gas naturale, GPL, aria, azoto e altri gas inerti. Limitati: idrogeno, ossigeno, acetilene, solfuro di idrogeno e gas tossici o corrosivi.

Applicazioni tipiche

• Misurazione del gas naturale residenziale
• Misurazione del gas in ambito commerciale
• Misurazione del consumo di GPL
• Gestione del gas prepagato
• Telelettura e controllo remoto della valvola
• Collegamento con allarme perdite gas

Riepilogo specifiche

• Versioni: G1.6, G2.5, G4
• Principio di misura: tempo di transito ultrasonico in condotta chiusa
• Precisione: Classe 1.5 (±3% a basso flusso, ±1,5% da qt a qmax)
• Pressione max di esercizio: 10 kPa
• Temperatura di esercizio: -20 a +50 °C; stoccaggio: -25 a +55 °C
• Display: portata istantanea, volume accumulato, stato batteria/valvola, saldo e informazioni di prezzo
• Batterie: contatore — 3,6 V ER litio (10 anni); comunicazione/valvola — 4 × AA 1,5 V
• Alimentazione esterna: ingresso 9 VDC opzionale
• Wireless: LoRa o NB‑IoT; Interfacce: impulso, infrarossi (CJ/T 188), ingresso allarme gas
• Equivalente impulso: 10 L/P; Protezione: IP65; Antideflagrante: Ex ib IIB T3 Gb
