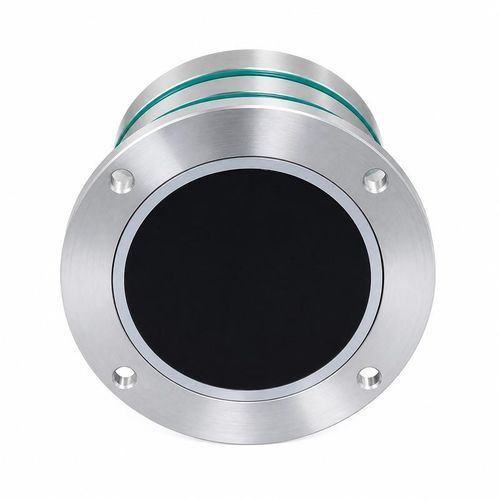

Trasduttore ad ultrasuoni di misura BBND-PF

Panoramica
La serie BBND-PF include trasduttori ultrasonici progettati per il controllo dell'integrità dei pali, l'individuazione di difetti interni nel calcestruzzo, la valutazione della qualità delle fondazioni e i test ultrasonici cross-hole. Le frequenze centrali disponibili sono 65 kHz, 88 kHz e 90 kHz. Tutte le configurazioni operano da -40 a +80 °C e sono dotate di protezione IP68. I parametri elettrici e di pressione variano in funzione della frequenza e devono essere ordinati come un set completo corrispondente.

Configurazioni elettriche e di pressione
Frequenza centrale | Impedenza minima | Capacitanza | Tensione di picco-picco (Vpp) | Classe di pressione
65 kHz ±5% | 950 Ω ±20% | 5.250 pF ±20% a 1 kHz | < 1.000 Vpp | Fino a 10 kgf o 1 MPa
88 kHz ±5% | 150 Ω ±20% | 2.000 pF ±20% a 1 kHz | < 2.250 Vpp | Fino a 10 kgf o 1 MPa
90 kHz ±5% | 450 Ω ±20% | 1.900 pF ±20% a 1 kHz | < 2.250 Vpp | Fino a 5 kgf o 0,5 MPa

Configurazioni acustiche
Frequenza centrale | Banda passante a -3 dB | Angolo a mezza potenza (-3 dB)
88 kHz ±5% | ±20% | 18° ±10%
90 kHz ±5% | ±10% | 18° ±10%
Il materiale della scocca per la configurazione a 90 kHz è acciaio inossidabile 304 + PI.

Applicazioni

• Controllo dell'integrità dei pali
• Individuazione di difetti interni nel calcestruzzo
• Valutazione della qualità delle fondazioni
• Test ultrasonici cross-hole

Specifiche tecniche

• Serie: BBND-PF
• Frequenze centrali disponibili: 65 kHz ±5%, 88 kHz ±5%, 90 kHz ±5%
• Intervallo di temperatura di esercizio: -40 a +80 °C
• Grado di protezione: IP68
• I parametri elettrici e di pressione differiscono in base alla frequenza e devono essere selezionati come un'unica riga completa
• Vedere il blocco Configurazioni elettriche e di pressione per impedenza, capacità, Vpp e classi di pressione
• Banda acustica e angolo del fascio: vedere il blocco Configurazioni acustiche
• Materiale scocca (90 kHz): acciaio inossidabile 304 + PI
