Trasduttore ad ultrasuoni a piastre BBUAF

sommergibilead alta frequenza

Panoramica del prodotto
Il BBUAF è un sistema ultrasonico anti-incrostazione per unità navali e installazioni offshore. Comprende un modulo di controllo a quattro canali, trasduttori ultrasonici (montaggio piano o su tubo), cavi di collegamento, anelli di fissaggio adesivi o staffe adattatrici e accessori di montaggio. Il sistema emette vibrazioni pulsate adattative da 19,5–60 kHz attraverso scafo o tubazioni per ridurre l'adesione iniziale di alghe, cirripedi e altri organismi. Progettato per funzionamento preventivo continuo, deve essere installato su superfici pulite.

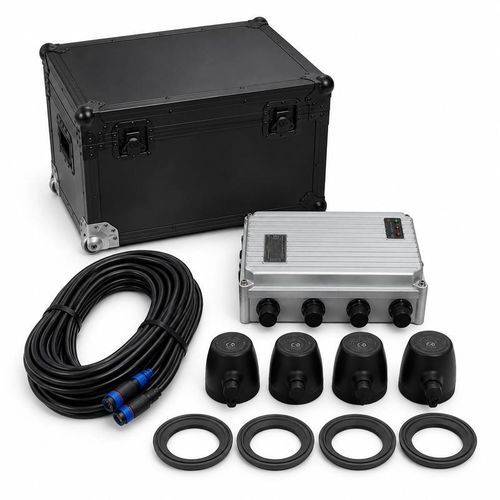

Componenti del sistema

• Modulo di controllo intelligente a quattro canali
• Trasduttori ultrasonici per montaggio plano e su tubo
• Cavi di collegamento standard da 5 m (estendibili)
• Anelli di fissaggio piani e staffe adattatrici per tubi
• Adesivo di installazione e accessori di montaggio
• Componenti di protezione elettrica

Caratteristiche principali

• Funzionamento a impulsi adattativi: 19,5–60 kHz
• Modulo di controllo a quattro canali, potenza nominale 200 W
• Consumo medio ≈50 W per trasduttore
• Copertura di riferimento fino a 20 m² per trasduttore (dipende dall'installazione)
• Modulo IP65 / Trasduttori IP68
• Opzioni di alimentazione AC 100–240 V o DC 12–24 V (con modulo adattato)
• Montaggio adesivo per componenti piani e con adattatore per tubi; installazione non penetrante
• Funzionamento preventivo continuo 24/7
• Cavi estendibili fino a 80 m

Specifiche tecniche

• Scopo del sistema: limitare l'incrustazione su scafi, tubazioni acqua di mare, sea chests, filtri e strutture sommerse
• Canali di controllo: 4
• Frequenza operativa: 19,5–60 kHz (impulso adattativo)
• Potenza nominale del modulo: 200 W
• Potenza media per trasduttore: ≈50 W
• Copertura per trasduttore: ≤20 m² (dipende dal materiale e dal montaggio)
• Protezione modulo: IP65
• Protezione trasduttore: IP68
• Tensione di funzionamento: AC 100–240 V; DC 12–24 V (con modulo adattato)
• Dimensioni modulo: ≈304 × 218 × 105 mm
• Peso modulo: ≈4,2 kg
• Lunghezza cavo standard: 5 m (max 80 m)
• Temperatura di esercizio: -20°C a +60°C
• Substrati compatibili: vetroresina, alluminio, acciaio
• Garanzia standard: 1 anno (esclude consumabili e danni causati dall'uomo)

Opzioni trasduttore e montaggio

• Trasduttore a montaggio piano — Dimensioni: Φ115 × 88 mm (anello incluso); Installazione: anello di fissaggio adesivo; Posizione tipica: sezioni piane di scafo, sea chests, superfici piatte
• Trasduttore per tubi — Dimensioni: 130 × 80 × 106 mm (staffa adattatrice inclusa); Installazione: staffa adattatrice specifica per diametro tubo; Posizione tipica: tubazioni acqua di mare, filtri, circuiti di raffreddamento

Principio di funzionamento
Il modulo di controllo genera segnali a impulso che i trasduttori convertono in vibrazione meccanica trasmessa attraverso scafo o tubazione. Questa vibrazione microscopica continua ostacola l'attacco iniziale degli organismi e contribuisce ad allungare gli intervalli di pulizia. Sistema di tipo preventivo: superfici con forte incrostazione devono essere pulite prima dell'installazione. L'efficacia dipende dal materiale del substrato, dallo spessore strutturale, dalla posizione di montaggio, dagli ostacoli e dal numero di trasduttori installati.

Applicazioni tipiche

• Unità commerciali, imbarcazioni da pesca, yacht e motonavi da lavoro
• Sea chests e prese d'acqua di mare
• Tubazioni di raffreddamento e filtri per acqua di mare
• Strutture sommerse vicine alle eliche
• Piattaforme eoliche offshore e opere marine
• Gabbie di acquacoltura in mare aperto e attrezzature per acqua di mare
• Altre strutture subacquee esposte a bioincrustazione

Requisiti di installazione

• Preparare una superficie pulita: rimuovere olio, ruggine, rivestimenti e incrostazioni esistenti
• Incollare i trasduttori piatti con gli anelli di fissaggio; scegliere le staffe adattatrici in base al diametro del tubo
• Installare il modulo di controllo in sala macchine o locale asciutto
• Instradare i cavi a almeno 20 cm da altri cablaggi critici e proteggerli con guaina corrugata ignifuga
• Mantenere i trasduttori ad almeno 30 cm da grandi ostacoli (cuscinetti del timone, longheroni)
• Separare i trasduttori da ecoscandagli e altri dispositivi acustici per ridurre le interferenze
• Evita l'installazione su pareti esterne di serbatoi carburante/acqua dolce e entro 50 cm da queste aree

Raccomandazioni di manutenzione

• Controllare indicatori del modulo e connessioni cavo mensilmente
• Ispezionare fissaggio, sigillatura e fusibili dei trasduttori ogni sei mesi
• Ispezionare superfici e punti di montaggio dei trasduttori durante la manutenzione annuale dello scafo
• Valutare le prestazioni anti-incrostazione in relazione allo stato del rivestimento, all'area operativa e alla pressione locale di incrostazione

Informazioni richieste per la selezione

• Tipo di unità navale o installazione offshore
• Materiali di scafo e tubazioni
• Aree da proteggere e superficie stimata
• Diametri esterni delle tubazioni e posizioni di montaggio
• Sorgente di alimentazione disponibile e tensione
• Distanza del cavo tra il modulo e ciascun trasduttore
• Posizioni di ecoscandagli, rilevatori di pesci o altri dispositivi acustici
• Disegni strutturali o fotografie delle aree di installazione previste

Modello / Serie

• Modello/Serie: BBUAF
• Canali di controllo: 4
• Frequenza operativa: 19,5–60 kHz (adattativa)
• Potenza nominale del modulo: 200 W
• Potenza media per trasduttore: ≈50 W
• Copertura di riferimento: ≤20 m² per trasduttore (dipende dall'installazione)
• Protezione: modulo IP65, trasduttori IP68
• Tensione di funzionamento: AC 100–240 V o DC 12–24 V (con modulo adattato)
