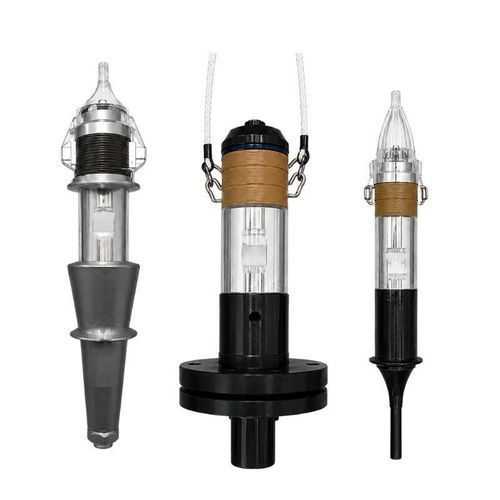

Trasduttore ad ultrasuoni cilindrico BBWD-20KP2000

piezoelettricopiezoelettricoad alta frequenza

Panoramica del prodotto
Il BBWD-20KP2000 è un trasduttore piezoelettrico per apparecchiature industriali di saldatura ad ultrasuoni. Con una frequenza nominale di 20 kHz e una potenza nominale di 2000 W, converte l'energia elettrica ad alta frequenza fornita da un generatore ultrasonico in vibrazione meccanica. Un booster e una sonotrode trasmettono poi tale vibrazione all'area di saldatura.

Gamma di prodotti
La gamma include frequenze nominali di 15, 18, 20, 28 e 35 kHz e potenze nominali da 300 a 2600 W. La selezione deve basarsi sulla frequenza del generatore, sulla potenza richiesta e sullo spazio di installazione disponibile.

Specifiche principali
Parametro | Valore
Modello | BBWD-20KP2000
Frequenza nominale | 20 kHz
Frequenza di risonanza | 19,8 ± 0,3 kHz
Capacitanza statica | 17000–18000 pF
Impedenza di risonanza | ≤10 Ω
Potenza nominale | 2000 W
Diametro | 50 mm
Altezza | 112 mm

Caratteristiche del prodotto

• Progettato per apparecchiature industriali di saldatura ad ultrasuoni
• Costruzione piezoelettrica con serraggio a bulloni
• Compatibile con generatori ultrasonici, booster e sonotrodi
• Disponibili più configurazioni di frequenza e potenza
• Diverse dimensioni (diametro e altezza) per l'integrazione

Configurazioni disponibili
Modello | Frequenza di risonanza | Capacitanza statica | Impedenza di risonanza | Potenza nominale | Diametro | Altezza
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

Applicazioni tipiche

• Saldatura ad ultrasuoni di componenti plastici
• Saldatura di materiali non tessuti e sintetici
• Imballaggio, sigillatura e assemblaggio industriale
• Taglio ultrasonico e attrezzature di lavorazione industriale correlate
• Sistemi automatizzati di saldatura ad ultrasuoni

Considerazioni per la selezione
La frequenza nominale del trasduttore deve corrispondere a quella del generatore ultrasonico, del booster e della sonotrode. Prima di scegliere la configurazione finale, verificare anche la potenza richiesta, lo spazio di installazione, le condizioni di carico e il materiale da lavorare.

Specifiche tecniche

• Modello: BBWD-20KP2000
• Frequenza nominale: 20 kHz
• Frequenza di risonanza: 19,8 ± 0,3 kHz
• Capacitanza statica: 17000–18000 pF
• Impedenza di risonanza: ≤10 Ω
• Potenza nominale: 2000 W
• Diametro: 50 mm
• Altezza: 112 mm
• Costruzione: Trasduttore piezoelettrico serrato con bulloni
• Compatibilità: Funziona con generatori ultrasonici, booster e sonotrodi
• Opzioni di frequenza disponibili: 15, 18, 20, 28, 35 kHz
• Gamma di potenza disponibile: 300–2600 W
