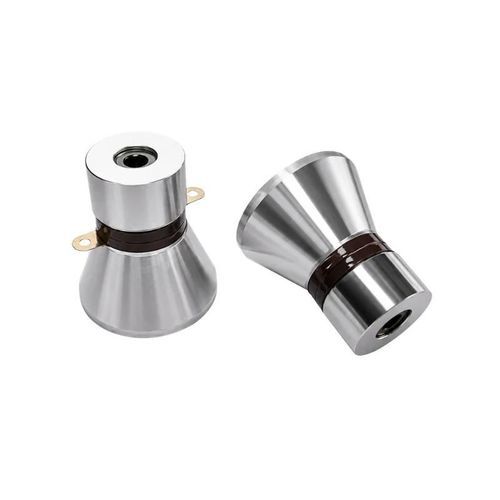

Trasduttore ad ultrasuoni a piastre BBCL-40KP100

piezoelettricoacusticosommergibile

Panoramica del prodotto
Il BBCL-40KP100 è un trasduttore piezoelettrico per pulizia ad ultrasuoni in ambito industriale. Con frequenza nominale di 40 kHz e potenza nominale di 100 W, converte l'energia elettrica ad alta frequenza del generatore ultrasonico in vibrazione meccanica; la cavitazione, il flusso acustico e la pressione di radiazione nel liquido di pulizia rimuovono i contaminanti e aumentano l'efficienza di pulizia. La famiglia prodotti include frequenze nominali di 20, 25, 28, 40, 54 e 80 kHz e potenze da 35 a 120 W.

Specifiche principali
Parametro | Valore
Modello | BBCL-40KP100
Frequenza nominale | 40 kHz
Frequenza di risonanza | 40 ± 0,5 kHz
Capacitanza statica | 7800 pF ±10%
Impedenza di risonanza | ≤25 Ω
Potenza nominale | 100 W
Diametro superficie radiante | 52 mm
Altezza | 48 mm

Caratteristiche del prodotto

• Progettato per apparecchiature di pulizia ad ultrasuoni industriali
• Struttura di trasduzione in ceramica piezoelettrica
• Compatibile con generatori ultrasonici (richiede corrispondenza di frequenza)
• Disponibili diverse configurazioni di frequenza e potenza
• Vari diametri di superficie radiante e altezze per integrazione in vasche o moduli
• Adatto all'integrazione in vasche di pulizia e moduli automatizzati

Configurazioni disponibili
Modello | Frequenza di risonanza | Capacitanza statica | Impedenza di risonanza | Potenza nominale | Diametro superficie radiante | Altezza
BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm
BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm
BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm
BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm
BBCL-28KP100 | 28 ± 0,5 kHz | 5000 o 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm
BBCL-28KP60 | 28 ± 0,5 kHz | 3500 o 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm
BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm
BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm
BBCL-40KP60 | 40 ± 0,5 kHz | 3500 o 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm
BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm
BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm
BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm

Applicazioni tipiche

• Pulizia ad ultrasuoni di componenti industriali e sottoassiemi
• Pulizia di parti metalliche, elementi di fissaggio e ferramenta
• Pulizia di componenti elettronici e di precisione
• Integrazione in vasche e moduli di pulizia ad ultrasuoni
• Apparecchiature di pulizia automatizzate per linee di produzione

Considerazioni per la selezione
Accertarsi che la frequenza del trasduttore corrisponda a quella del generatore ultrasonico. Confermare le caratteristiche dei pezzi da pulire, le dimensioni della vasca, la potenza acustica richiesta, il numero e il posizionamento dei trasduttori, il metodo di montaggio e lo spazio di installazione disponibile prima della scelta finale.

Specifiche tecniche

• Modello: BBCL-40KP100
• Frequenza nominale: 40 kHz
• Frequenza di risonanza: 40 ± 0,5 kHz
• Capacitanza statica: 7800 pF ±10%
• Impedenza di risonanza: ≤25 Ω
• Potenza nominale: 100 W
• Diametro superficie radiante: 52 mm
• Altezza: 48 mm
• Frequenze della famiglia: 20, 25, 28, 40, 54, 80 kHz
• Intervallo di potenza nominale nella famiglia: 35 a 120 W
