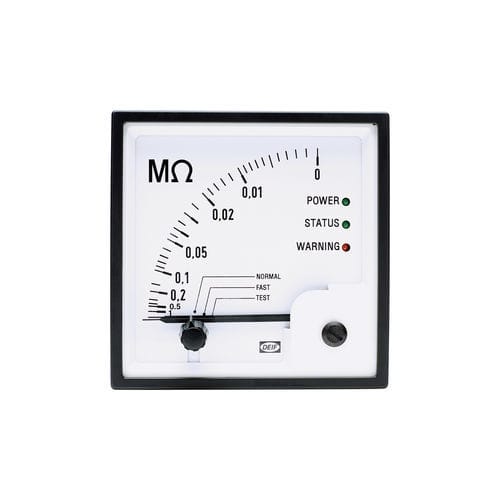

Controllore di isolamento AC/DC SIM-Q MKII

DC

Il SIM-Q MKII è particolarmente adatto per il monitoraggio di alto livello di reti AC/DC caratterizzate da un'elevata capacità di dispersione. È disponibile una versione a bassa frequenza (LF) del SIM-Q MKII per sistemi di propulsione con variazioni di frequenza di 5-20Hz. Il SIM-Q MKII utilizza un metodo di misura brevettato, in cui una tensione continua di ±25 V viene sovrapposta al sistema da monitorare. Per eliminare l'influenza delle capacità di rete e dei componenti CA/CC monitorati, il SIM-Q MKII esegue un ciclo di misura automatico che li compensa. La capacità del SIM-Q MKII di misurare grandi capacità comporta lunghi cicli di misura dovuti al caricamento e allo scaricamento della capacità di dispersione della rete. Per garantire una rapida reazione del prodotto durante l'individuazione dei guasti, il SIM-Q MKII è stato dotato di tre modalità selezionabili per ottenere prestazioni ottimali: - Modalità normale (tipo IMD: AC/DC) Cicli di misura lunghi e tempi di risposta relativamente lunghi, ma immune ai disturbi. A seconda della capacità e dei livelli di corrente continua, il tempo di risposta può essere compreso tra 10 e 7.000 secondi (2 ore). - Modalità veloce (tipo IMD: AC) Tempo di risposta breve. Utilizzata per la localizzazione dei guasti quando è necessario inserire/disinserire diversi gruppi. La misura non compensa la capacità e i livelli DC! - Modalità test Utilizzata per l'autotest della funzione di avviso/relè e per la regolazione del set point. Quando si seleziona questa modalità, il relè viene attivato e il misuratore mostra il valore effettivo del set point. Utilizzare la manopola sul lato posteriore dell'alloggiamento per regolare il set point al valore desiderato, quindi selezionare la modalità di monitoraggio per la misurazione.
