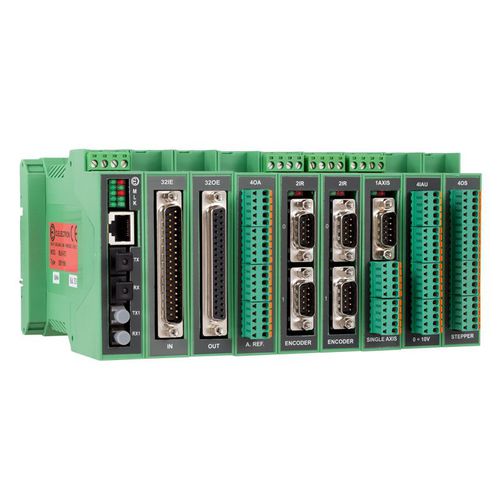

Módulo de E/S digitale PE3 series

analogicoEthernetsu guida DIN

Il controllo numerico Z32 può scambiare informazioni da e verso la macchina attraverso delle periferiche di I/O che possono essere montate direttamente sulla Master Link, se del tipo MLK-FZ, oppure su di un nodo di espansione PE3-ILK. I nodi di espansione sono collegati alla Master Link attraverso il bus di comunicazione in fibra ottica Z-Link PE3-ILK SCHEDA DI ESPANSIONE Z-LINK La scheda PE3-ILK è utile quando occorre aggiungere un nodo di espansione sul bus di comunicazione Z-Link che serve ad instradare informazioni da e verso il CNC Z32 attraverso la scheda Master Link. I casi in cui ciò accade possono essere: Distribuire moduli I/O PE3 nella macchina quando è di grandi dimensioni La scheda Master Link è impegnata dalla scheda di espansione per canali Z-Star2 che servono collegare a Z32 gli azionamenti digitali D.Electron Il numero di moduli PE3 da installare è superiore a 8 Si sta utilizzando una scheda Master Link MLKSD2 del sistema Slim e si vogliono usare anche moduli PE3 La scheda di espansione PE3-ILK è: Collegata al bus Z-Link tramite fibra ottica Realizzata in contenitore plastico • Con aggancio su guida DIN - EN 50022 (Barra a Omega) Installabile fino ad una massima distanza di 30 m da una scheda Master Link, oppure da un altro nodo Z-Link TIPOLOGIE PRINCIPALI MODULI PE3: Le periferiche PE3 sono composte da più moduli liberamente configurabili da montare affiancate una all’altra fino ad un massimo di 8 direttamente sulla Master Link MLK-FZ quando non monta espansioni di canali Z-Star2 oppure su di un modulo PE3-ILK; in tal caso
