Il BUS DI CAMPO in fibra ottica parte dalla Master-Link, passa attraverso tutti i drives e si richiude sulla Master-Link formando un collegamento ad anello, chiamato canale Z-Star2. Ciascun canale Z-Star2 può contenere fino ad un massimo di 8 azionamenti. Il primo canale Z-Star2 è disponibile direttamente sulla Master-Link, altri tre canali sono disponibili attraverso le espansioni EXP-FZ1 e EXP-FZ3, permettendo un massimo di 32 drives digitali per singolo CNC Z32.

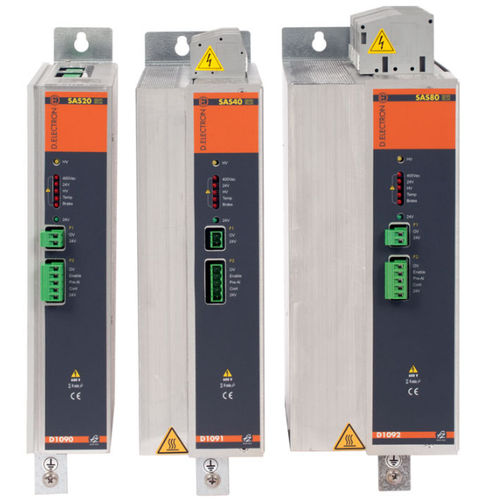

Caratteristiche principali del sistema di azionamenti digitali Z-Star2:
Perfettamente integrati nel sistema Z32 FlorenZ
Disponibile software di autotuning
I moduli Z-Star2 sono completamente configurati via software, senza necessità di impostazioni hardware
Ciascun modulo Z-Star2 può essere configurato via software per pilotare qualsiasi motore supportato (brushless, lineare, torque, mandrino, ...)
La Master Link (MLK) gestisce direttamente fino a 8 drives digitali su un singolo canale Z-Star2
Attraverso le espansioni EXP-FZ1 e EXP-FZ3 sono disponibili altri 3 canali Z-Star2, fino ad un massimo di 32 drives digitali comandati da un singolo CNC Z32
La connessione tra la Master-Link e i drives digitali Z-Star2 è effettuata con collegamento in fibra ottica: totale immunità ai disturbi
Lunghezza max fibra ottica per singolo collegamento 30 m
Correnti dei moduli di potenza a 400Vac da 5A a 200A efficaci (servizio continuo S1)
Alimentatore rigenerativo disponibile
Doppio ingresso rilevatore standard su ogni drive: uno per il trasduttore motore, uno per il trasduttore di posizione opzionale
