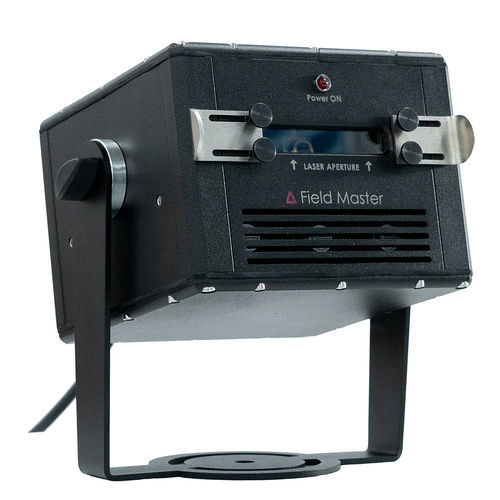

Proiettore laser di posizionamento Delta Field Master

per operazioni di assemblaggioper marcaturaper contorni

Panoramica prodotto
Il Delta Field Master è un proiettore laser di linee industriale progettato per sostituire nastri o vernice nel marcaggio durevole dei pavimenti in ambienti ad alto traffico, polverosi o impegnativi. Facile da installare e allineare, consente di regolare la lunghezza di proiezione e impostare lo spessore della linea per applicazioni industriali indoor e outdoor. Classificato come laser classe 3R, proietta linee luminose a lunga distanza ed è adatto per la delimitazione di aree pedonali, corridoi carrelli, banchine e per l’integrazione nelle macchine.

Caratteristiche principali

• Linee molto luminose a tecnologia diodo con lunga vita utile (MTTF >30.000 h)
• Spessore linea regolabile 10–70 mm e angoli di proiezione selezionabili
• Involucro IP65 con raffreddamento TEC e controllo microprocessore
• Ingresso di controllo: 5–24 V DC tramite connettore industriale M12 4 poli
• Disponibile in più lunghezze d’onda e potenze a seconda dell’applicazione
• Progettato per funzionamento continuo e integrazione OEM

Specifiche tecniche
Ottica / Laser:
Lunghezze d’onda (nm): 530, 638, 445
Potenza laser (mW): ≤1000, ≤1500 (a seconda del modello)
Classe laser: 3R
Tecnologia: Diodo

Specifiche elettriche:
Tensione d’ingresso: 90–265 VAC, 50/60 Hz
Corrente d’ingresso: 1,8 A @115 V / 1 A @230 V
Segnale di controllo (on/off): 5–24 V DC tramite connettore M12 4 poli
Protezione termica: Sì
Fusibile: 2 A @230 V (5×20 mm)
Connessione: Pressacavo metallico
Lunghezza cavo di alimentazione: 5 m / 10 m / 15 m / 20 m (su richiesta)

Proiezione ottica:
Angoli lente di proiezione: 30°, 45°, 60°, 90°, 110° (su richiesta)
Messa a fuoco: Manuale (su richiesta)
Spessore linea: 10–70 mm (regolabile)
Opzioni DOE: Cerchio, Croce, Reticolo, Quadrato (su richiesta)

Meccanico / Ambientale:
Dimensioni (mm): 182 x 160 x 117
Anello di sicurezza: 2 × DIN 580
Peso: 5 kg
Grado di protezione: IP65

Esempi di lunghezze di linea (approx.):
Angolo 45° — Distanza 5 m — Lunghezza ≈ 4,25 m
Angolo 60° — Distanza 5 m — Lunghezza ≈ 5,80 m
Angolo 90° — Distanza 5 m — Lunghezza ≈ 10 m
Angolo 110° — Distanza 5 m — Lunghezza ≈ 15 m

Note
La scelta di un angolo di fascio maggiore aumenta la lunghezza proiettata. Specificare lunghezza d’onda, potenza e angolo lente in base alle condizioni ambientali e ai requisiti di visibilità.

Specifiche aggiuntive

• Vita utile stimata (MTTF): >30.000 ore
• Temperatura di esercizio: -40°C a +45°C
• Temperatura di stoccaggio: -40°C a +85°C
• Controllo on/off: 5–24 V DC tramite connettore M12 4 poli
• Dimensioni: 182 x 160 x 117 mm
• Peso: 5 kg
• Grado di protezione: IP65
