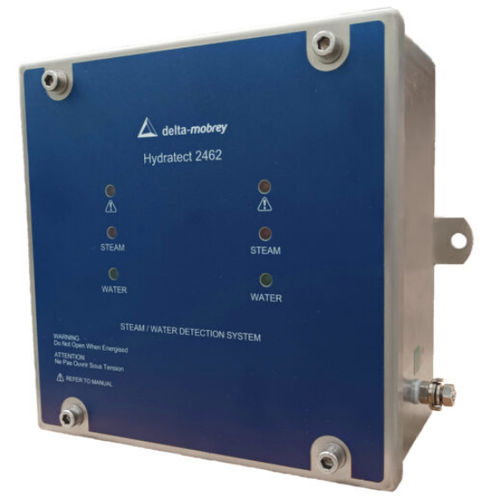

Sistema di monitoraggio della potenza Hydratect 2462

del livellodi conduttivitàd'acqua

Sonda di conducibilità per il rilevamento di vapore e acqua Un'alternativa elettronica ai tradizionali interruttori di livello dell'acqua per gli impianti di produzione di vapore. Hydratect può essere utilizzato in un'ampia gamma di situazioni in cui il rilevamento di acqua o vapore è fondamentale per il funzionamento sicuro ed efficiente di un impianto. L'unità di controllo Hydratect 2462 fornisce l'elaborazione del segnale per due elettrodi. Ogni canale monitora lo stato dell'elettrodo associato. Tra l'unità di controllo e ciascun elettrodo vengono utilizzati quattro conduttori, in modo da poter distinguere tra vapore, acqua, cortocircuito e circuito aperto. Un LED verde indica acqua, un LED rosso indica vapore e un LED giallo indica una condizione di guasto. Ogni canale è dotato di un relè di stato che indica acqua o vapore e di un relè di guasto che si diseccita in caso di guasto. I due canali sono completamente indipendenti, con alimentazione, elaborazione del segnale e rilevamento dei guasti separati. Le uscite dei relè possono essere cablate esternamente per uno schema di intervento "uno su due" o "due su due". Un sistema Hydratect 2462 è costituito da elettrodi inseriti in inserti saldati nelle tubazioni. In alternativa, i collettori possono essere forniti a disegno con gli inserti già posizionati. Gli elettrodi sono protetti da coperture. Un cavo per alte temperature di tipo militare collega ogni elettrodo all'unità di controllo Hydratect. Un'applicazione tipica per garantire la protezione TWIP (Turbine Water Induction Protection) è il rilevamento del livello di condensa nei vasi di scarico (vasi di condensa). Hydratect può essere utilizzato per garantire la conformità alla norma ASME TDP-1, Prevention of Water Damage to Steam Turbines Used for Electric Power Generation: Impianti a combustibile fossile.
