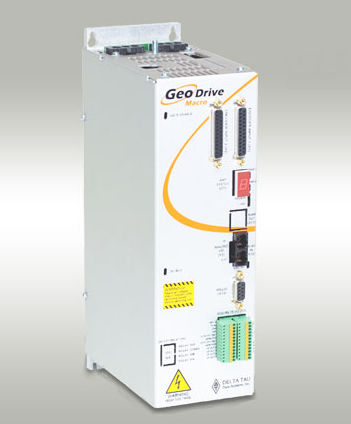

Il MACRO azionamento di Geo è un 1 - 2 all'amplificatore diretto di asse PWM controllato esclusivamente sopra un MACRO anello. MACRO interfacce dell'azionamento di Geo al regolatore attraverso il MACRO anello sec/di 125 Mbit, con una fibra ottica o il medium elettrico di Ethernet, accettante i valori numerici di comando per le tensioni dirette di PWM e restituente i valori numerici di risposte per la corrente di fase, posizione del motore e stato. Accetta molti tipi di risposte di posizione al regolatore principale come pure bandiere di asse (limiti, casa ed utente) ed ingresso/uscita analogico e digitale per tutti gli usi. Tipicamente, i MACRO azionamenti di Geo devono essere controllati da MACRO Ring Controller. Ciò fornisce una soluzione altamente distribuita dell'hardware, notevolmente semplificante i collegamenti del sistema, mentre mantiene una soluzione di software altamente centralizzata, tenente la programmazione di sistema semplice.
CARATTERISTICHE DI HARDWARE
I protocolli di risposte hanno sostenuto
Quadrato B di Digital A
Codificatore sinusoidale
EnDat 2,2
HiperFace
Codificatore di SSI
Resolver
---
