Sottostazione per distribuzione elettrica DG 10197

per trasformatore media tensione

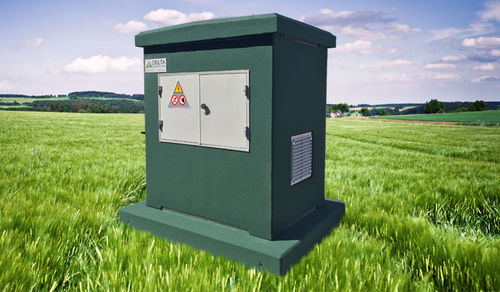

Cabina Elettrica omologata E-Distribuzione progettata per effettuare un collegamento con la rete MT in antenna per la distribuzione in bassa tensione in aree rurali e, nell’ammodernamento degli impianti, in sostituzione del classico trasformatore da palo. Viene realizzata secondo le prescrizioni del capitolato tecnico di unificazione ENEL DG 10197, è costituita da tre elementi in calcestruzzo armato vibrato e consente di contenere un trasformatore avente potenza massima di 250 kVA il cui lato MT sarà direttamente collegato in cavo, mentre il lato BT verrà collegato all’armadio per interruttori BT DS 4548 che a sua volta sarà interconnesso al Concentratore. La Cabina Elettrica viene normalmente fornita senza apparecchiature e con i seguenti infissi e accessori montati: sportello a due ante in vetroresina due griglie in vetroresina contenitore di raccolta olio pannello per l’introduzione del fioretto rilevatore di tensione armadi in vetroresina per quadro BT e per il Concentratore La colorazione esterna della Cabina Elettrica è verde RAL 6005. Viene fornita completa di tutte le sue parti ad esclusione delle apparecchiature principali (Quadro MT, Trasformatore, Quadro di BT e cavi). Le pareti esterne sono trattate con rivestimento murale plastico idrorepellente costituito da resine sintetiche pregiate, polvere di quarzo, ossidi coloranti e additivi che garantiscano il perfetto ancoraggio sul manufatto, resistenza agli agenti atmosferici anche in ambiente industriale e marino, inalterabilità del colore alla luce solare e stabilità agli sbalzi di temperatura.
