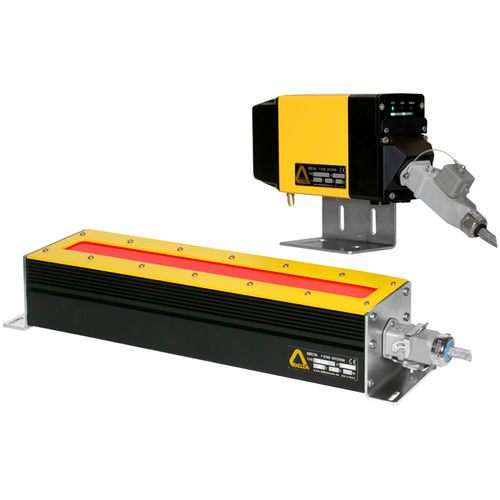

Rilevatore di porosità DTR540 / EMR-C

Il ricevitore DTR540 è un rilevatore lineare ad array di fotodiodi. In associazione con l'emettitore LED rosso EMR-C, è in grado di rilevare il foro di saldatura realizzato per individuare la saldatura di collegamento tra due strisce. Il ricevitore è composto da una lente, un array di diodi lineari e un'unità di elaborazione racchiusi in un involucro di alluminio fuso. L'immagine dell'area visualizzata viene messa a fuoco sull'array di diodi. L'uscita del ricevitore DTR540 commuta quando si vede un foro nel campo visivo con l'emettitore di luce EMR-C sullo sfondo. DELTA offre due modelli di rilevatori di fori di saldatura per soddisfare le diverse possibilità di rilevamento delle saldature: - DTS240/EMR-M: per applicazioni standard, deviazione del foro inferiore a 340 mm e striscia che copre completamente l'emettitore. - DTR540/EMR-C: per applicazioni con grandi variazioni nella posizione del foro o larghezza ridotta e striscia non centrata (in sostituzione del precedente DTR340), oppure per il rilevamento di 2 fori contemporaneamente (in sostituzione del precedente DTR522).
