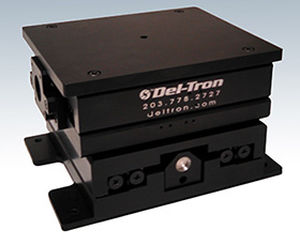

Piastra di posizionamento XY

a motoredi precisionea coda di rondine

Fase di posizionamento personalizzata Un altro esempio del nostro sistema di movimento lineare personalizzato è stata la riprogettazione di uno stadio XY a coda di rondine, antiquato e azionato manualmente, utilizzato nelle attrezzature delle punzonatrici di precisione. L'obiettivo del cliente di automatizzare la sua punzonatrice ha creato la necessità di un sistema di posizionamento controllato da un motore personalizzato, mantenendo l'ingombro dello stadio XY esistente. Progettando uno stadio di posizionamento XY personalizzato e utilizzando set di guide a rulli incrociati, gli ingegneri di Del-Tron sono stati in grado di creare uno stadio XY personalizzato ad alto carico che soddisfa i loro requisiti. Una delle sfide di progettazione era la necessità di creare spazio per i motori passo-passo nell'ingombro esistente. Abbiamo ottenuto questo risultato montando gli alloggiamenti dei cuscinetti, le viti di comando e gli accoppiamenti del motore internamente a ciascun asse, pur mantenendo i requisiti di corsa. È stata anche aggiunta una funzione di piastra superiore intercambiabile per ridurre il tempo di configurazione per completare il loro sistema di movimento lineare personalizzato.
