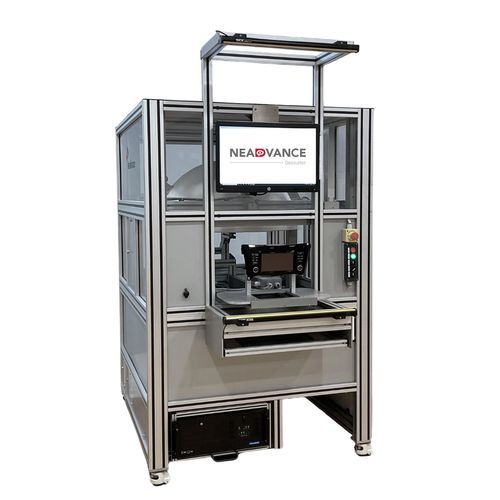

Sistema visivo di controllo qualità NAVIS series

Panoramica
NAVIS è un sistema di ispezione automatica della qualità per dispositivi elettronici che integra hardware, IA e tracciabilità per eseguire ispezioni visive ripetibili e ad ampia copertura. I pezzi vengono posizionati in un volume di ispezione dedicato illuminato da LED bianchi ad alta potenza che garantiscono un campo luminoso uniforme e diffusivo. Più telecamere acquisiscono immagini da diverse facce e i risultati vengono memorizzati e inviati al Factory Information System (FIS) per la tracciabilità.

Modalità operative
NAVIS acquisisce immagini multi‑faccia tramite telecamere posizionate strategicamente (fisse o GigE) per assicurare copertura completa. Il volume di ispezione chiuso e l’illuminazione diffusa aumentano la stabilità nella rilevazione di difetti superficiali, disallineamenti e componenti mancanti. Il processamento delle immagini e i modelli ML valutano la conformità e registrano i risultati collegati a identificatori serializzati.

Applicazioni tipiche

• Apparecchiature di infotainment automobilistico
• Centraline elettroniche (ECU) e unità di controllo veicolo (VCU)
• Sistemi di sicurezza e cockpit, domain controller, strumenti
• Sistemi di navigazione per auto e moduli elettronici industriali

Modelli disponibili / Varianti

• NAVIS Dome — grande cupola per ispezione 360° / sei lati
• NAVIS TT (Turntable) — topologia con piatto rotante per acquisizioni multi‑angolo indicizzate
• NAVIS Slim — versione compatta per dispositivi piccoli o linee con spazio limitato

Capacità di ispezione e controlli tipici

• Controllo etichette, codici a barre e integrità della scocca
• Verifica connettori antenna e pin del connettore principale (allineamento, presenza, profondità)
• Controllo allineamento e profondità di clip e pin
• Verifica presenza e posizione di viti e molle
• Controllo pulsanti e tasti del pannello frontale
• Identificazione e lettura del valore dei fusibili

Caratteristiche principali

• Progettato per produzione ad alto volume con prestazioni ottimizzate per ispezioni ripetitive
• Integrazione completa: multi‑camera, PLC e connettività sistemi di fabbrica con configurazione minima
• Supporto AI/ML per rilevamento avanzato dei difetti e miglioramento continuo
• Interfaccia grafica con strumenti drag‑and‑drop per configurazione da parte del cliente
• Scalabilità: distribuzione su più linee tramite training e deployment centralizzati
• Tracciabilità: registri di ispezione collegati a numeri di serie per audit e conformità

Risultati comprovati
Implementato in contesti industriali ad alta volumetria, NAVIS supporta grandi volumi annuali di ispezione e si basa su anni di esperienza nel controllo qualità per ridurre i costi legati a guasti di produzione.

Specifiche tecniche

• Topologie: Dome (360° sei lati), Turntable (TT), Slim
• Illuminazione: LED bianchi ad alta potenza a luce diffusa
• Telecamere: configurazioni multi‑camera (es. Dome fino a 9 telecamere GigE)
• Risoluzione ottica: esempio fino a ~65 MP risoluzione ottica combinata (a seconda della configurazione)
• Supporto 3D: tecnologia stereo 3D per controlli di profondità/3D
• Area di ispezione tipica (Dome esempio): 300 x 160 x 140 mm
• Integrazione dati: memorizzazione risultati e invio al FIS
• Software: interfaccia grafica, strumenti drag‑and‑drop e integrazione ML/AI per training e miglioramento continuo
