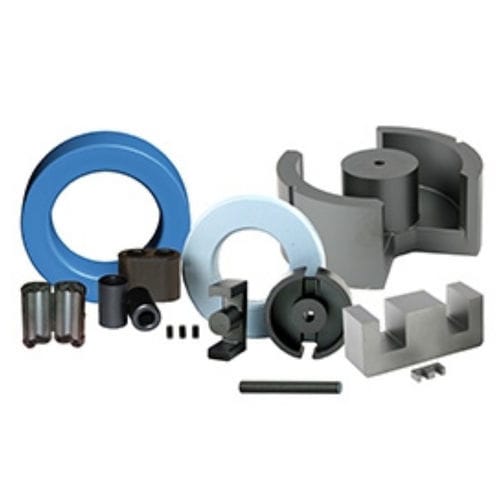

Anima di ferrite morbida

MnZn

Le ferriti sono materiali ceramici omogenei composti da vari ossidi con l'ossido di ferro come componente principale. In base alla composizione chimica, le ferriti morbide si dividono in: ferrite manganese-zinco e ferrite nichel-zinco. In ciascuna categoria è possibile produrre diversi tipi di materiali MnZn e NiZn modificando la composizione chimica o la tecnologia di produzione. Ferriti manganese-zinco: Questo tipo è il più comune e viene utilizzato in molte più applicazioni rispetto alle ferriti nichel-zinco. All'interno della categoria MnZn è possibile scegliere tra una grande varietà di materiali. La scelta del materiale dipende principalmente dall'applicazione che deve essere soddisfatta Ferriti nichel-zinco: Questa classe è caratterizzata da un'elevata resistività del materiale, di diversi ordini di grandezza superiore a quella delle ferriti MnZn. La ferrite NiZn è il materiale preferito per il funzionamento da l-2 MHz a diverse centinaia di megahertz. Per coprire una gamma di frequenze così ampia e diverse applicazioni, nel corso degli anni sono stati sviluppati numerosi materiali in nichel-zinco. Alcune chimiche del nichel, in particolare quelle contenenti cobalto, possono essere modificate negativamente da alcuni tipi di stress, come gli urti meccanici dovuti a cadute o ad alcune operazioni di rettifica. I cambiamenti che ne derivano possono includere l'aumento della permeabilità e la perdita del nucleo (riduzione del Q). Questi cambiamenti non possono essere invertiti, ma in alcuni casi una ricottura termica ad alta temperatura può ripristinare alcune delle proprietà iniziali. Geometrie del nucleo: Le geometrie dei nuclei possono essere personalizzate per soddisfare specifici requisiti magnetici e meccanici. Un induttore sintonizzabile ad alto Q richiede una forma del nucleo diversa da quella utilizzata nei trasformatori di uscita delle linee televisive.
