Sponda a colonna multi piano con traversa inferiore

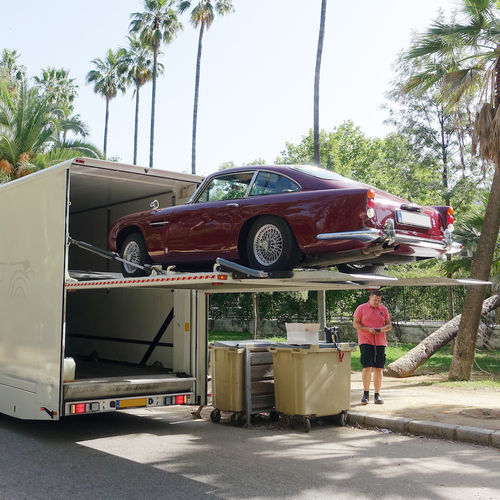

Le DH-VO ... sono appositamente progettate per caricare e scaricare veicoli con più piani di carico o piani mobili. Tutte le DH-VO ... sono dotate di una piattaforma piatta, che offre una corsa fluida e a livello tra i vari piani di carico e il terreno (e viceversa).
Le DH-VO… hanno una traversa del cilindro al livello del piano di carico o al di sotto di esso, quindi il passaggio attraverso l'apertura dell'allestimento rimane intatto. Non è comunque idoneo per veicoli con un piano di carico molto basso.
Le sponde con traversa inferiore sono disponibili in vari modelli e per diverse classi di capacità. Tutte le sponde sono dotate di 2 cilindri d' inclinazione, quindi l'orientamento della piattaforma è regolabile dai comandi esterni.
CARATTERISTICHE
PIATTAFORMA
• Costruzione della piattaforma: telaio in acciaio con profili in alluminio
• Bordo anteriore fisso sul bordo esterno della piattaforma (rampe a cerniera disponibili come opzione)
• Il bordo interno della piattaforma è dotato di profilo di protezione e interruttore di sicurezza
CARATTERISTISCHE FUNZIONALI E MECCANICHE
• Trave del cilindro al fondo: azionato da 1 singolo cilindro, montato su una trave a livello del pavimento del veicolo, e una serie di catene e pulegge
• Doppio sistema di cavi in acciaio: 2 cavi di sollevamento principali + 2 cavi di sicurezza
• Rilevamento elettrico della rottura del cavo in acciaio più il funzionamento di emergenza
• Altezza di sollevamento fino a ca. 1150 mm sotto il livello del tetto (a seconda delle dimensioni del veicolo)
• Altezza di sollevamento in funzione della larghezza del veicolo
• Pedana piatta, livello corsa
