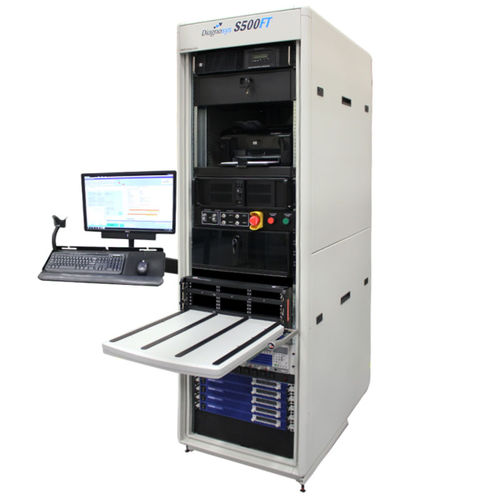

Impianto per prove automatico S500 BTE

per circuito stampato

L'apparecchiatura di prova da banco S500 (BTE) è personalizzata per testare l'unità sostituibile di linea (LRU) per determinare l'unità sostituibile di livello più basso difettosa (LLRU). Una volta individuata una LLRU difettosa, viene eseguito un programma applicativo separato appositamente progettato per la LLRU per isolare ulteriormente il guasto. L'S500 è in grado di testare diagnosticamente i circuiti stampati (PCB) fino a un gruppo di ambiguità specificato, grazie all'utilizzo di sonde per punti di prova assistite dall'operatore. Il sistema di test S500 può anche esportare i dati di test che saranno utilizzati da un BTE diagnostico separato, come il sistema di test PinPoint. La base S500 include un rack da 19 pollici che ospita l'hardware disponibile in commercio, inclusi un PC industriale, estensioni di interconnessione di componenti periferici per il telaio PXI (Instrumentation) per le risorse di test National Instruments (NI), alimentatori e un ricevitore per la testa di test. Il software e i controllori di sistema necessari per automatizzare il processo di prova e valutare i risultati sono memorizzati sul PC interno. Gli strumenti sono controllati da programmi applicativi per applicare segnali ed effettuare misurazioni sull'unità sotto test (UUT). Tutti i segnali di test necessari sono disponibili sul pannello della testa di test e sono collegati all'UUT utilizzando un Interface Test Adapter (ITA). L'accesso e l'esecuzione dei programmi applicativi avviene tramite l'utilizzo del software diagnostico esecutivo (ES). L'interfaccia utente ES è un'interfaccia grafica utente (GUI) con i comuni menu e funzionalità del sistema operativo Windows con facilità di immissione per i nuovi utenti.
