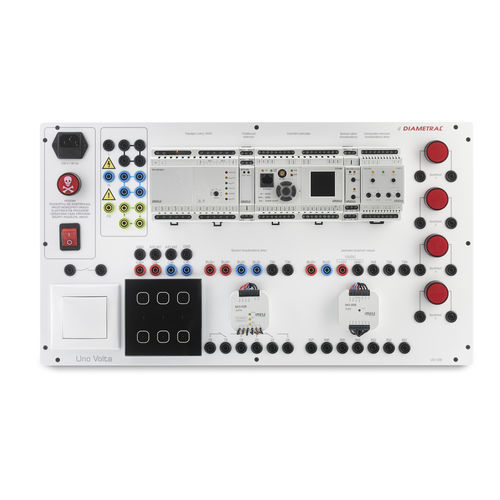

Il pannello tutorial UV-109 viene utilizzato per fare pratica e sperimentare l'integrazione del cablaggio domestico di base a corrente forte di case intelligenti che utilizzano il sistema Inels. Gli studenti acquisiranno familiarità con i problemi dei moderni sistemi di controllo delle distribuzioni domestiche e impareranno a programmare il sistema di controllo Inels. Se gli studenti dispongono dei moduli UV-100 e UV-110 per lo smaltimento, saranno in grado di confrontare i vantaggi e i potenziali svantaggi del sistema rispetto al cablaggio convenzionale a corrente forte o al sistema basato su EIB / KNX. L'alimentazione di questo pannello è realizzata con tensione di 230V / 50Hz dalla rete elettrica.
Parti utilizzate
PS3-100 / iNELS; Alimentazione 100W, IN AC 100-250VAC, OUT: 27.6V / 3.6A e 12.2V / 0.35A, 6M
CU3-02M; Unità centrale, 2x bus CIB, interfaccia di controllo RF, 1x bus EBM, 6M
IM3-80B; unità di ingresso binario, 8x ingresso binario, uscita 12V DC / 75 mA, box
BPS3-02M; Separatore bus da alimentazione, per due linee CIB, 1M
SA3-02M; Attuatore a 2 canali di commutazione, 2x contatto di commutazione 16 A, 1M
DA3-22M; Attuatore universale dimmerabile a 2 canali, ESL / LED / RLC, 2x 400 VA, 3M
SA3-02B; Attuatore a 2 canali di commutazione, 2x contatto di commutazione 8 A, scatola
Pannello a sfioramento in vetro, 6 pulsanti, 1 pezzo
Interruttore a parete, 1 pezzo
Indicatori che simulano gli apparecchi (luci, tapparelle,...), 4 pezzi
---
