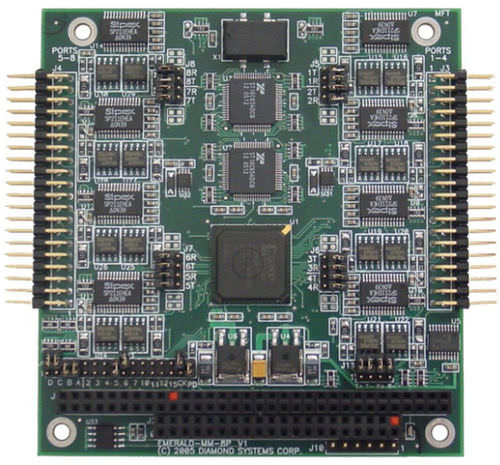

Scheda di comunicazione PC/104 8 Port | Emerald-MM-8P

Emerald-MM-8P offre 8 orificii di serie multi-protocol su un singolo modulo PC/104 con abilità di configurazione completa del software via il sistema operativo. Ogni orificio può essere selezionato individualmente per RS-232, RS-422, o RS-485 sotto controllo del software. Sia l'locale-eco che i modi di non-locale-eco contributo a RS-485. Gli indirizzi dell'ingresso/uscita ed i livelli di interruzione sono inoltre programmabili, con la compartecipazione di interruzione disponibile per tutto il numero degli orificii. Ogni orificio può più ulteriormente essere permesso a o ha reso invalido nel software. Tutti i dati di configurazione sono memorizzati in un EEPROM a bordo che è caricato automaticamente su ciclo iniziale. Per le applicazioni dove gli indirizzi fissi sono voluti, quattro gruppi di indirizzi di preregolamento sono disponibili con le regolazioni del ponticello che ignorano le regolazioni programmate. La linea termine per i modi RS-422/485 è inoltre selezionabile con un jumper. Emerald-MM-8P offre 8 linee digitali convenienti dell'ingresso/uscita. Il senso di ogni linea è indipendente programmabile. Diamond’ il software universale del driver di s fornisce il software support per queste linee digitali dell'ingresso/uscita. Due intestazioni dell'ingresso/uscita sono fornite, di quattro orificii di serie e di quattro linee digitali dell'ingresso/uscita su ogni intestazione. Il bordo aziona sopra +5V soltanto, eliminando l'esigenza di un rifornimento di +12V che è richiesto spesso per il funzionamento dell'orificio di serie.
