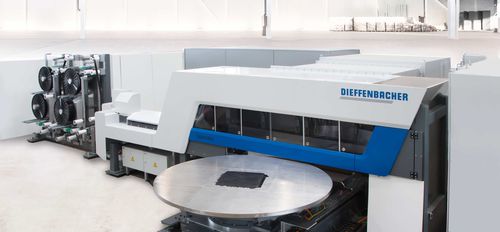

Linea di produzione di pezzi in materiali compositi Fiberforge

in continuosingola

La Dieffenbacher Fiberforge è il sistema di posa di nastri più veloce al mondo. Produce laminati quasi a rete da nastri continui rinforzati con fibre che possono essere utilizzati per produrre componenti strutturali in composito o per fornire un rinforzo selettivo. In questo modo si ottengono componenti con eccellenti proprietà del materiale in termini di comportamento alla flessione e di resistenza agli urti. I nastri sono costituiti, ad esempio, da fibre di vetro, carbonio o naturali basate su una matrice termoplastica e sono arrotolati in quattro bobine. In questo modo è possibile mescolare materiali diversi in uno strato di nastro e posare nastri di larghezza e spessore diversi. Una tecnologia che rende la lavorazione dei materiali termoplastici più veloce ed efficiente, anche per la produzione su larga scala. 1. Srotolare e posare i nastri I nastri vengono srotolati e posati secondo uno schema definito da bobine. Il sistema Fiberforge può trasportare quattro di queste bobine. In questo modo è possibile mescolare materiali diversi in un'unica stesura del nastro. Anche la larghezza e lo spessore dei nastri possono essere variati. 2. Tagliare le estremità del nastro dritte o angolate Con il sistema di taglio angolare, l'inizio e la fine del nastro possono essere tagliati dritti o con un angolo di più o meno 45 gradi. 3. Tagliare i layup del nastro a misura La stesura precisa e quasi a rete del nastro riduce l'eccesso di tagli di spurgo. Un sistema opzionale di scambio automatico delle bobine garantisce una produzione ininterrotta. 4. Saldatura a punti I layup vengono ora saldati insieme in punti specifici utilizzando gli ultrasuoni. Vantaggi per i clienti Fiberforge Completamente automatizzabile, per una produzione di componenti quasi a forma di rete con scarti minimi Il metodo più economico per rinforzare i componenti nella produzione di massa.
