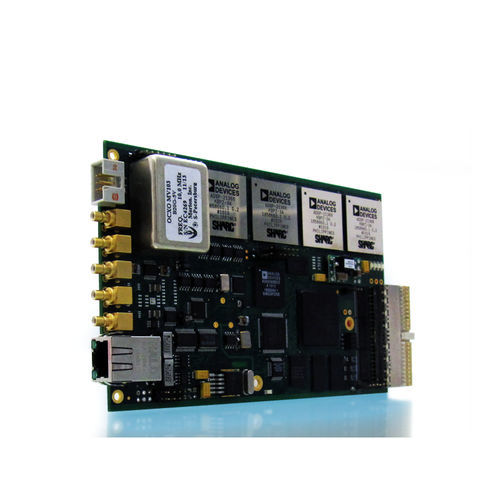

Sistema di acquisizione dati di temperatura cPCI-ACC

di tensioneda incassoa I/O digitale

CPCI-ACC è una scheda di elaborazione in tempo reale ad alte prestazioni su standard cPCI. Sulla scheda sono presenti 4 DSP che lavorano in un cluster sistolico e una FPGA per l'elaborazione cablata e l'attività del microprocessore. La conversione avviene attraverso il percorso Analogico-Digitale IF, dove il segnale analogico viene campionato da AD a 150MPs/s. Anche il segnale analogico BF viene campionato, utilizzando un convertitore da 2,5 MP/s a 16 bit. Il segnale RF è generato da un DDS al cui interno è presente un NCO da 1GHz che consente agli utenti di generare un ampio spettro di modulazioni, utilizzando il percorso dati I/Q proveniente da FPGA/DSP. È consentita un'ampia gamma di applicazioni. Un microprocessore basato su FPGA è sviluppato utilizzando il core Microblaze ™ XILINX, in grado di gestire tutte le parti della scheda. Un bus cPCI pienamente conforme allo standard consente agli utenti di dialogare con più schede su un backplane cPCI. (È necessaria un'unità microprocessore). Il ricevitore GPS e un OCXO ad alta stabilità garantiscono che tutte le elaborazioni scritte all'interno degli FPGS/DSP siano sincronizzate o riferite al tempo tramite un server NTP integrato. Nella prossima release hardware l'interfaccia fisica sarà in grado di conformarsi al protocollo PTP e di consentire il timestamping degli eventi in tempo reale che si verificano nell'O.S. dell'host o che vengono attivati sui connettori SMB esterni.
