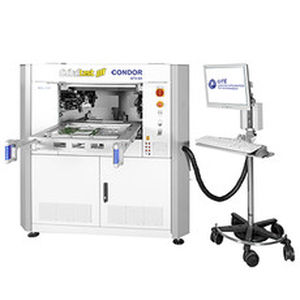

Sistema di test per circuiti stampati a sonda mobile CONDOR MTS 505

di precisione

Il nostro tester a sonde mobili Condor MTS 505 non richiede attrezzature ed è quindi ideale non solo per la produzione tradizionale, ma anche per la prototipazione e la produzione di piccoli volumi. Grazie alle quattro teste di prova mobili, offre un'elevata profondità di adattamento e una copertura di prova. L'uso opzionale di perni di prova fissi sul lato inferiore dell'oggetto in prova consente inoltre di ridurre il tempo di prova aumentando la copertura del test. Il sistema di prova Flying Probe è dotato di una fotocamera digitale a colori (CMOS) con interfaccia GigE Vision per determinare con precisione la posizione della sonda e del dispositivo in prova (DUT). È collegato ad una delle quattro teste di prova e contiene ottiche, oltre all'illuminazione. Caricatore frontale La scheda da testare viene posizionata manualmente nel tester utilizzando un pannello frontale estraibile con chiusura a due mani. I binari del letto sono dotati di linguette regolabili per il fissaggio automatico della tavola. I perni magnetici di fissaggio, i perni di supporto, ecc. possono essere posizionati anche sulla piastra di base dell'estraibile. Caratteristiche Numero massimo di reti illimitate Dimensione massima del pannello (mm) 432 x 508 InterfacciaTeste di prova tramite morsettiere VG, 64-pin Dimensioni del sistema (LxLxPxP) 1550 x 2000 x 1200 FormatoProve senza struttura, caricamento manuale Versioni possibilinessuna versione Numero massimo di pin di fissaggio 1012 In linea Il nostro tester in linea può essere completamente integrato nella vostra linea di produzione. Il circuito stampato si sposta automaticamente sul nastro trasportatore all'interno del tester tramite un ingresso e un'uscita. Il modulo viene fissato verso l'alto per le prove, in modo che lo spessore del PCB non faccia alcuna differenza per il contatto. Sono disponibili connessioni compatibili SMEMA per i moduli di preriscaldamento e post-raffreddamento nella vostra linea di produzione.
