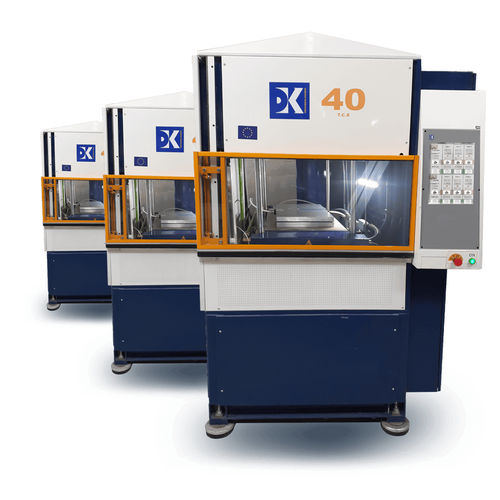

Pressa elettroidraulica TCE series

a compressioneper lo stampaggio di materiali termoindurentiper materiali compositi

Panoramica Progettate per l’eco-efficienza e l’uso industriale, le presse di termocompressione serie TCE garantiscono cicli di pressione e temperatura controllati per sviluppo di componenti compositi, prototipazione e produzione in serie. La gamma integra regolazione avanzata, acquisizione dati e funzioni di manutenzione remota sicura.

Serie e campo di applicazione Serie TCE: intervallo di forza 50–2000 kN. Modelli disponibili da R&S di laboratorio fino a linee di produzione ad alta velocità.

Caratteristiche principali

• Regolazione precisa della pressione tramite variatore di frequenza, accurata anche a basse pressioni
• Piastre di riscaldamento e raffreddamento con opzione fino a 450°C
• Controllo termico ad elevate prestazioni:
  • Rampa di riscaldamento fino a 40°C/min
  • Rampa di raffreddamento (aria e acqua) fino a 50°C/min

Vantaggi operativi

• Riduzione del consumo elettrico fino al 70%
• Basso livello di rumore, adatto agli ambienti di produzione
• Acquisizione dati e manutenzione remota sicura

Progetto e funzioni

• Cartucce riscaldanti ad alta potenza per ottimizzare la termoregolazione delle piastre
• Controllo indipendente di ogni zona di riscaldamento
• Raffreddamento controllato ad aria e acqua
• Interfaccia di programmazione intuitiva con guida online
• Esportazione dati su Excel via USB o Ethernet; visualizzazione curve su HMI
• Programmi a step configurabili: tempo, pressione, temperatura
• Touch screen con HMI multilingua

Opzioni

• Pressa a doppio intervallo (zona calda / zona fredda)
• Cilindro di trasferimento materiale
• Sistema di vuoto
• Unità di iniezione RTM
• Vasca di aspirazione
• Tavolo di carico attrezzi
• Manutenzione remota sicura
• Acquisizione dati per analisi esterna su Excel
• Forni a infrarossi per preriscaldo materiale
• Integrazione in sistemi di supervisione di produzione

Modelli — tabella tecnica Tipo | Forza | Dimensioni piastre | Intervallo di temperatura | Regolazione termica / modalità di raffreddamento
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | Standard: fino a 250°C; Opzione: fino a 450°C | Rampa di riscaldamento fino a 40°C/min; Rampa di raffreddamento fino a 50°C/min
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | Standard: fino a 250°C; Opzione: fino a 450°C | Rampa di riscaldamento fino a 40°C/min; Rampa di raffreddamento fino a 50°C/min
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | Standard: fino a 250°C; Opzione: fino a 450°C | Rampa di riscaldamento fino a 40°C/min; Rampa di raffreddamento fino a 50°C/min
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | Standard: fino a 250°C; Opzione: fino a 450°C | Rampa di riscaldamento fino a 40°C/min; Rampa di raffreddamento fino a 50°C/min
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | Standard: fino a 250°C; Opzione: fino a 450°C | Rampa di riscaldamento fino a 40°C/min; Rampa di raffreddamento fino a 50°C/min

Specifiche tecniche

• Nome della serie: TCE series
• Intervallo di forza: 50–2000 kN
• Modelli rappresentativi: TCE 20, 40, 60, 80, 100 e varianti GP
• Dimensioni piastre (esempi): 300×300 mm, 400×400 mm, 500×500 mm, 700×700 mm, 900×900 mm
• Intervallo temperatura: standard fino a 250°C, opzione fino a 450°C
• Regolazione termica: riscaldamento fino a 40°C/min; raffreddamento (aria & acqua) fino a 50°C/min
• Piastre riscaldanti: termoregolate con cartucce ad alta potenza; controllo indipendente per zone
• Regolazione pressione: variatore di frequenza con alta precisione a basse pressioni
• Modalità di raffreddamento: controllo aria e acqua
• Acquisizione dati: esportabile in Excel via USB o Ethernet; visualizzazione curve su HMI
• Comando: touch screen HMI multilingua con programmazione intuitiva e guida online
• Opzioni: vuoto, iniezione RTM, cilindro di trasferimento, tavoli di carico, forni IR, manutenzione remota sicura, integrazione supervisione
• Efficienza energetica: riduzione del consumo elettrico fino al 70%
