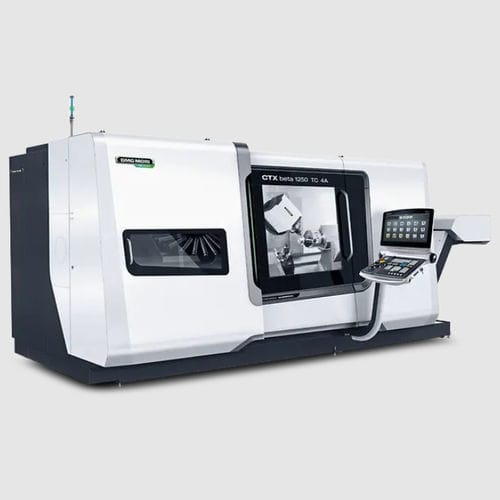

Centro di tornitura-fresatura CNC CTX beta 1250 TC 4A

universale3 assia mandrino

Max. corsa asse X 490 mm Max. corsa asse Y 200 mm Produttività massima grazie alla lavorazione in parallelo con un secondo portautensile Secondo portautensili come torretta con 12 o 16 stazioni motorizzate (VDI40 / VDI30) Torretta DirectDrive da 10.000 giri/min e corsa Y* da 80 mm Ideale per la produzione in serie grazie alle soluzioni di automazioni in opzione, sistema di gestione integrato o a portale In opzione pacchetto completo per la lavorazione da barra con dispositivo automatico di prelievo pezzo Operazioni complesse di tornitura e fresatura con mandrino turn-mill ultracompatto fino a 20.000 giri/min Mandrino turn-mill compactMASTER da 12.000 giri/min, 22 kW e 120 Nm. Disponibile nella versione ad alta velocità da 20.000 giri/min. Corsa Y da ± 100 mm per lavorazioni esterne Campo di brandeggio asse B di ± 110° per la massima flessibilità Ampia zona lavoro per pezzi fino a Ø 500 x 1.185 mm Diametro circolare fino a 500 mm Foratura e tornitura orizzontale di pezzi lunghi 400 mm 470 mm di diametro esterno con posizionamento verticale dell'asse B (con lunghezza utensile di 70 mm) Massima precisione e stabilità termica Scali lineari negli assi del montante mobile (X1 / Y1/ Z1) e nell'asse X2 della torretta, in opzione in Y2 / Z2 (torretta) e in Z3 (contromandrino) Asse B con Direct Drive per la massima accuratezza con precisione di posizionamento < 1µm Elettromandrini integrati raffreddati ad acqua per il mandrino principale e contromandrino Azionamento torretta, motori X / Y / Z e torretta inferiore refrigerati Notevole rigidità grazie alle guide da 45 e viti a ricircolo di sfere da Ø 40 mm
