Centro di lavoro CNC 3 assi HM series
orizzontaleISO 560 utensili

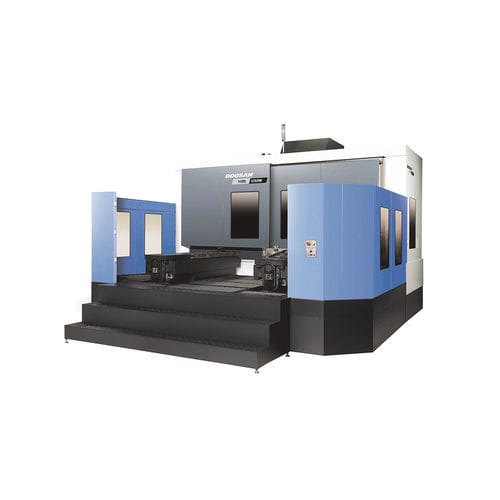

Centro di lavoro CNC 3 assi - HM series - DN SOLUTIONS - orizzontale / ISO 5 / 60 utensili
Centro di lavoro CNC 3 assi - HM series - DN SOLUTIONS - orizzontale / ISO 5 / 60 utensili
Centro di lavoro CNC 3 assi - HM series - DN SOLUTIONS - orizzontale / ISO 5 / 60 utensili - immagine - 2
Centro di lavoro CNC 3 assi - HM series - DN SOLUTIONS - orizzontale / ISO 5 / 60 utensili - immagine - 3
Centro di lavoro CNC 3 assi - HM series - DN SOLUTIONS - orizzontale / ISO 5 / 60 utensili - immagine - 4
Centro di lavoro CNC 3 assi - HM series - DN SOLUTIONS - orizzontale / ISO 5 / 60 utensili - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
orizzontale
Testa del mandrino
ISO 5
Numero di utensili
60 utensili
Applicazioni
per pezzi di grandi dimensioni
Altre caratteristiche
ad alta prestazione, ad alta produttività, di alta precisione, con cambio pallet
Corsa X

2.100 mm
(82,68 in)

Corsa Y

1.250 mm, 1.400 mm, 1.500 mm
(49,21 in, 55,12 in, 59,06 in)

Corsa Z

1.250 mm, 1.400 mm, 1.500 mm
(49,21 in, 55,12 in, 59,06 in)

Velocità di rotazione

3.000 rpm, 6.000 rpm, 8.000 rpm
(18.850 rad.min-1, 37.699 rad.min-1, 50.265 rad.min-1)

Potenza

22 kW, 26 kW, 30 kW, 37 kW, 45 kW
(29,91 hp, 35,35 hp, 40,79 hp, 50,31 hp, 61,18 hp)

Velocità di avanzamento asse X

24 m/min

Velocità di avanzamento asse Y

24 m/min

Velocità di avanzamento asse Z-Not Tr-

24 m/min

Carico massimo del piano di lavoro

3.000 kg, 5.000 kg
(6.614 lb, 11.023 lb)

Peso totale

29.000 kg, 31.000 kg, 33.000 kg
(63.934,06 lb, 68.343,3 lb, 72.752,55 lb)

Lunghezza totale

9.657 mm, 10.530 mm, 11.526 mm
(380,2 in, 414,6 in, 453,8 in)

Larghezza massima

5.822 mm
(229,2 in)

Altezza totale

3.885 mm, 4.130 mm, 4.581 mm
(153 in, 162,6 in, 180,4 in)

Descrizione

Con quasi 2.590 ft-lbs (3511N-m ) di coppia del mandrino e pallet di grande capacità, la Serie HM di DN SOLUTIONS offre enormi guadagni di produttività e un grande valore aggiunto. Affidabilità Eccellente capacità di lavorazione Stabilità Applicazioni di tipo generale e asse W opzionale

---

Traduzione automatica  (Visualizza il testo originale in inglese)
