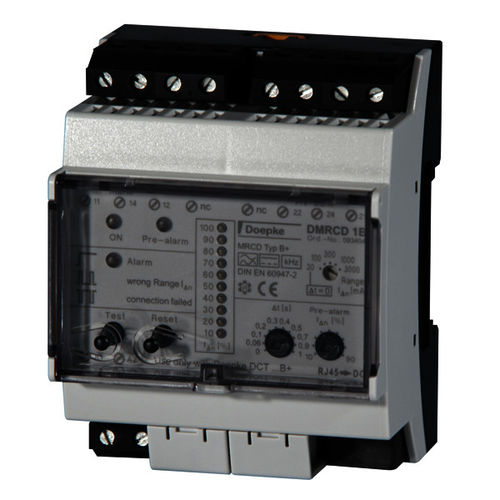

Interruttore differenziale della corrente residua DMRCD 1 B+

modulare

MRCDs (dispositivi correnti residui modulari) consiste di una combinazione di unità residua di valutazione e del trasformatore corrente. In relazione ad un interruttore esterno separato, concedono all'esecuzione della misura di difesa “interruttore-fuori automatico dell'alimentazione elettrica„ secondo i VDE di BACCANO 0100-410 e l'IEC 60364-4-41. Sono soprattutto utili quando nessun RCCBs o CRBs può essere usato dovuto le alte correnti del carico o tensioni delle condutture. Il MRCD rileva il corrente residuo e lo valuta in termini di relativi livello e durata. Se le soglie correnti di risposta residua ed il tempo di reazione sono oltrepassati, attiva un dispositivo separato dell'interruttore-fuori che stacca la parte del sistema di cui è responsabile dall'alimentazione elettrica. I dispositivi correnti residui modulari con B+ caratteristico rilevano le correnti residue di palpitazione e regolari di CC così come le correnti residue di CA fino a 100 chilocicli. Gli interruttori correnti residui modulari dalle serie DMRCD hanno un certo numero di trasformatori correnti totali utilizzabili e quindi anche un certo numero di sezioni trasversali del conduttore o di correnti stimate. Hanno un contatto di cambiamento ed un LED ciascuno per l'pre-allarme e l'allarme principale. L'esposizione della barra fornisce una vista sia del valore corrente che stabilito residuo corrente per l'pre-allarme. I dispositivi hanno due soglie di risposta. Le soglie di risposta per l'pre-allarme possono essere regolate 10% - 90% della soglia di risposta per l'allarme. Il valore stabilito per la soglia dell'pre-allarme è visualizzato come LED continuamente illuminato sull'esposizione della barra.
