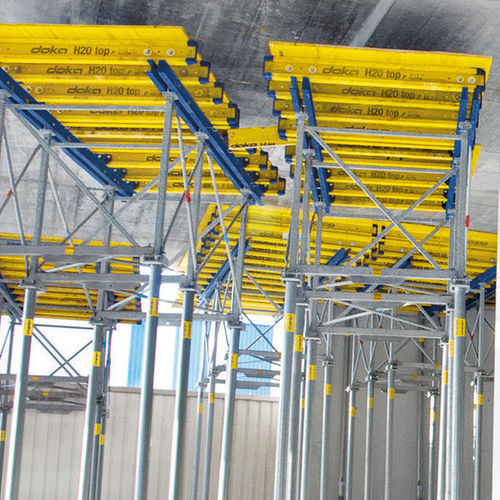

Tavolo di cassaforma modulare Dokamatic-Tisch

per solaitraviin acciaio

Panoramica
Il tavolo Dokamatic è un tavolo per casseforme modulare progettato per la rapida casseratura di ampie superfici di solaio. Il sistema è ottimizzato per cicli di casseratura brevi e per l’adattamento flessibile a geometrie e requisiti strutturali variabili. Lo spostamento orizzontale può essere eseguito da un operatore con DoKart plus e il sollevamento verticale con il sistema TLS, riducendo il ricorso alla gru e i tempi di manodopera.

Benefici

• Riduzione significativa di tempi e manodopera — unità di tavolo complete spostabili senza gru, riducendo tempi di montaggio e costi.
• Rapida adattabilità a pianta, altezza e spessore del solaio — travetti di inserimento per integrare zone di riempimento; teste inclinabili per diversi spessori.
• Elevata sicurezza in corrispondenza dei bordi — passerelle integrabili e corrimano ribaltabili consentono lavoro sicuro e spostamento sotto lastre già gettate.
• Logistica efficiente — unità compatte impilabili riducono il volume di trasporto.

Dettagli del sistema

• Disponibile in quattro formati standard noleggiabili (logica a griglia): 4,00 m x 2,00 m; 4,00 m x 2,50 m; 5,00 m x 2,00 m; 5,00 m x 2,50 m.
• Griglia del tavolo premontata pronta per la posa del pannello di casseratura scelto.
• Travi d’inserimento per integrare zone di riempimento, inseribili/estrabili a seconda delle esigenze; zone di riempimento e tavoli possono essere spostati insieme.

Testa d'inclinazione Dokamatic 40

• Fissaggio rigido del puntello per aumento della portata di circa 10 kN.
• Il puntello può essere inclinato e bloccato in una posizione di lavoro e due posizioni di riposo per un lavoro rapido e sicuro.
• La testa è facilmente riposizionabile lungo la trave primaria in acciaio per ottimale adattamento alla struttura.
• Alta capacità: supporta spessori di solaio fino a 84 cm mantenendo un basso peso proprio (~55 kg/m²).

Adattamento e utilizzo

• Connettore rapido per puntelli per fissare, sostituire o rimuovere i puntelli con poche manovre e leggeri colpi di martello.
• Meccanismo di ribaltamento della testa facile da usare; i puntelli possono essere bloccati a 75° o 90° per il passaggio sopra i parapetti.
• Campo di impiego: fino a circa 7,00 m di altezza solaio; estendibile di +1,50 m con il telaio per tavolo Dokamatic; per altezze maggiori combinare con torri portanti (es. Staxo 40 / Staxo 100).

Sicurezza sui bordi

• Passerella fissata direttamente al tavolo Dokamatic per elevata sicurezza sul posto di lavoro.
• Corrimano ribaltabile per consentire lo spostamento sotto lastre già gettate e lo spostamento congiunto della passerella e del tavolo.
• Larghezze di passerella sicure fino a 1,50 m.

Adattamento integrato ai bordi

• Casseratura rapida delle travi ribassate con la piastra per travi Dokamatic, consentendo lo spostamento congiunto dello sponda e del tavolo.
• La piastra consente travi fino a 60 cm di altezza (regolazione a passi di 5 cm).

Componenti e finiture

• Uso di pannelli Doka, travi H20 top e puntelli Eurex top per prestazioni durature e minori costi di chiusura.
• La connessione rigida con la sovrastruttura aumenta la capacità dei puntelli Eurex top di circa 10 kN (Eurex 20 top: 20 → 30 kN; Eurex 30 top: 30 → 40 kN).

Specifiche tecniche

• Denominazione / modello: Dokamatic (Tavolo Dokamatic)
• Formati standard: 4,00 m x 2,00 m; 4,00 m x 2,50 m; 5,00 m x 2,00 m; 5,00 m x 2,50 m
• Spessore solaio supportato: fino a 84 cm (configurazione testa 40)
• Peso proprio indicativo: ≈ 55 kg/m²
• Aumento portata per fissaggio rigido: ≈ +10 kN
• Capacità puntelli Eurex collegati: Eurex 20 top: 20 → 30 kN; Eurex 30 top: 30 → 40 kN
• Altezza travi di bordo: fino a 60 cm (passo 5 cm)
• Larghezza passerella: fino a 1,50 m
• Estensione altezza con telaio: +1,50 m (fino a ≈ 7,00 m prima di combinare)
• Spostamenti: DoKart plus (orizzontale), TLS (verticale)
