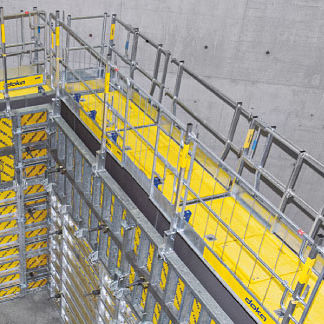

Pedana di lavoro Xsafe plus

Panoramica
Le piattaforme di lavoro pieghevoli premontate con parapetti integrabili anteriori/posteriori e laterali, scale e botole autochiudenti sono pronte all’uso e migliorano notevolmente la sicurezza in cantiere. Il sistema è compatibile con le casseforme a telaio e per pilastri Framax Xlife, Framax Xlife plus e con le casseforme per pareti FF20, Top 50 e Top 100.

Vantaggi principali
Elevata sicurezza sul lavoro

• Montaggio sicuro a terra: unità «lift-in-one» assemblabili in orizzontale prima della messa in opera.
• Accesso al piano di lavoro senza rischi tramite scale telescopiche integrabili e botole autochiudenti.
• Parapetti anteriori/posteriori e laterali che garantiscono protezione anticaduta su tutto il perimetro.
• Prolunghe di passerella e passaggi angolari sistematici evitano soluzioni improvvisate.

Flussi di lavoro rapidi

• Unità premontate e pieghevoli che accelerano montaggio e smontaggio.
• Casseforme e passerelle possono essere sollevate insieme in un unico ciclo di gru per rapido riposizionamento.
• Passaggi liberi grazie al fissaggio dei puntelli pannello sul retro della passerella.
• Processi ottimizzati tramite connettori e interfacce integrate.

Risparmio di tempo e costi

• Concetto di passerella unico utilizzabile su tutti i sistemi murali Doka riduce la varietà di magazzino.
• Opzione di retrofit per casseforme già montate mediante adattatore di sollevamento, limitando le parti aggiuntive.
• Quantità di fornitura ridotte riducono costi di stoccaggio e trasporto.

Sistema

• Lunghezze disponibili: da 1,00 m a 2,70 m (tre lunghezze per casseforme a telaio e a travi).
• Telaio in acciaio che protegge il piano di calpestio da danni in cantiere.
• Punti di connessione integrati per facilitare l’aggancio di accessori (passaggi angolari, chiusure).
• La piattaforma è telescopica fino a 0,60 m per lato con la prolunga Xsafe plus 0,60 m per chiudere gap e creare transizioni sicure.

Componenti e caratteristiche

• Aste di supporto Xsafe plus: permettono la regolazione dell’inclinazione della piattaforma di ±5° mantenendo il piano di lavoro orizzontale e trasferendo le forze quando vengono collegati i puntelli pannello.
• Parapetto laterale: integrabile a sinistra o a destra; gli spazi tra passerelle si compensano a passi di 5 cm fino a 50 cm e possono essere spostati posteriormente per consentire il passaggio.
• Controparapetto (avanzato): garantisce protezione anticaduta prima di accedere alla passerella per una protezione completa su tutti i lati.
• Scale e botole: scala telescopica integrabile e botola autochiudente per accesso sicuro; intervallo 155 cm–271 cm.
• Prolunga del corrimano: assicura protezione completa quando la passerella viene ampliata con prolunga.
• Adattatore Framax XP: consente il montaggio della griglia protettiva XP in posizione orizzontale; il montante del corrimano può inclinarsi di 15° per creare spazio per le operazioni di getto.
• Adattatore di sollevamento e corrente di sollevamento: l’adattatore permette il montaggio su casseforme già montate; la corrente di sollevamento consente il sollevamento e lo spostamento di unità grandi insieme al sistema di passerelle (marchio CE, fornita con istruzioni).
• Piastra girevole: permette la fornitura in cantiere di grandi unità complete di passerelle in spazi ristretti, riducendo il lavoro di montaggio in cantiere.

Compatibilità / Uso

• Progettato per casseforme a telaio e casseforme con travi in legno.
• Compatibile con Framax Xlife telaio e pilastro, Framax Xlife plus e casseforme per pareti FF20, Top 50, Top 100.
• Corrente passerella 1,50 m per collegare la passerella al cassero telaio al livello di getto; 2,10 m per sovrapposizioni verticali e allineamento delle passerelle intermedie.
• Connettore Xsafe plus per collegare correnti o correnti multifunzione a casseforme con travi.
• Adattatore per colonne Xsafe plus per utilizzo su casseforme di pilastri, garantendo accessi sicuri e passerelle totalmente calpestabili ai bordi delle lastre.

Esempi di applicazione

• Impiego come piattaforma di getto con adattatore di sollevamento per ridurre le quantità di materiale necessarie al livello di getto.
• Riposizionamento di grandi unità sollevandole in verticale dopo montaggio orizzontale insieme al sistema di passerelle.
• Trasporto e movimentazione facilitati dalla piastra girevole e dalla consegna in cantiere di unità già equipaggiate con passerelle.

Specifiche tecniche

• Lunghezze piattaforma: 1,00 m – 2,70 m.
• Prolunga laterale: telescopica fino a 0,60 m per lato.
• Compensazione tra passerelle: passi di 5 cm fino a max 50 cm.
• Scala telescopica integrabile: regolabile da 155 cm a 271 cm.
• Regolazione inclinazione tramite asta: ±5° (piano di lavoro rimane orizzontale).
• Correnti di collegamento: 1,50 m e 2,10 m; corrente di sollevamento marcata CE.
• Adattatori: adattatore per colonne Xsafe plus; adattatore per sollevamento Xsafe plus.
• Compatibilità: Framax Xlife, Framax Xlife plus, FF20, Top 50, Top 100 e casseforme con travi mediante connettori appropriati.
