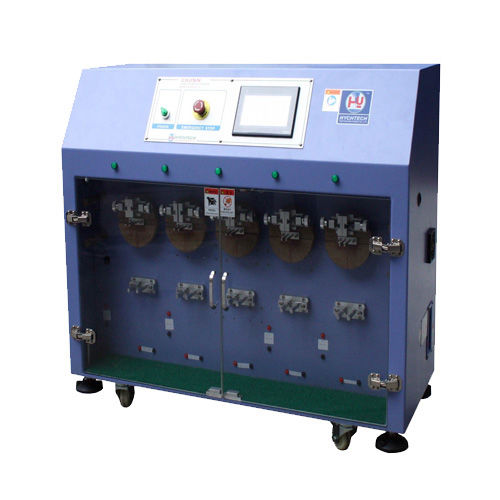

Tester di curvatura RS-8105A-5

di cavi

È adatto per la prova di piegatura del cavo dell'auricolare, del cavo USB, del cavo multi-core, del cavo di comunicazione, del cavo piatto e del cavo di segnale. Il metodo di prova è come segue: un'estremità della vergella è breve è breve morsetto, fissato sul disco rotante e ruotato a sinistra e sinistra e destra sotto un certo carico di sollevamento, in modo da valutare se la vergella ha buona conduzione dopo N volte di prova. Standard di prova: Procedura di prova di flessione del cavo EIA-364-41D per i connettori elettrici. Specifiche: Modello: RS-8105A-5 Sistema di controllo: Adotta il Giappone OMRON® touch screen e Mitsubishi® PLC, e ogni stazione funziona indipendentemente Azionamento: Servomotore del Giappone Panasonic® AC Velocità della prova: 1~60cpm±2cpm Gamma di angolo di prova: Comunemente 0~±90° o 0~±180°, angolo di rotazione della maschera concentrica non è limitato L'esposizione di angolo minimo: 1° Impostazione dei cicli di prova: 1~999999 cicli Tempo di tesidenza del lotto: 1~10 minuti Asta di guida: R1.5-R12MM Diametro del disco rotante: 100mm Peso: 50g, 100g, 150g, 250g, 300g, 500g (tutti e sei) Dimensione della macchina: W980xD460xH940mm Peso della macchina: 185kg Alimentazione elettrica: AC220V 50HZ 10A Caratteristiche: E 'guidato da Panasonic AC servo motore, con alta precisione, il posizionamento accurato, a basso rumore, e può essere utilizzato per un lungo periodo ± 180 °, errore: ± 1 °. Le condizioni di prova sono tutte impostate dal touch screen: impostazione dell'angolo, velocità, tempi di prova, tempi misurati, tempo di permanenza della rotazione, dopo aver testato N volte, rimanere per N minuti. ●Cinque cavi possono essere testati allo stesso tempo. Ogni gruppo è dotato di segnale (test di conduzione) linea di prova e indicatore luminoso, una volta che il filo è rotto (segnale di circuito non può essere formato), l'indicatore della stazione corrente sarà spento e il conteggio sarà fermato.
