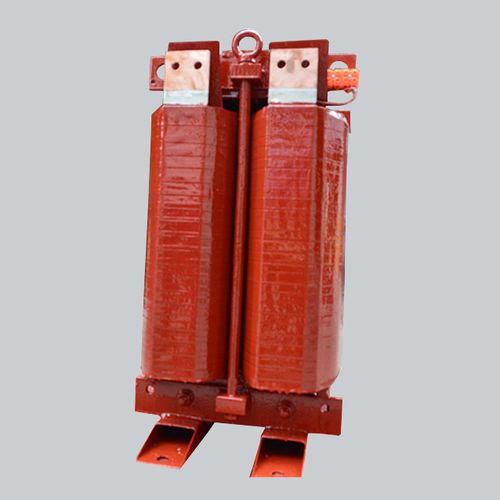

Bobina di filtraggio

monofaseper applicazioni ferroviarie

Introduzione del prodotto Il reattore del sistema ausiliario ferroviario comprende il reattore ad onde piatte, il reattore a filtro CA e il reattore Buck. Il reattore ad onde piatte e il reattore con filtro in ac sono utilizzati negli inverter ausiliari per treni proiettili e metropolitani. Il reattore Buck viene utilizzato nel circuito del convertitore Buck del treno proiettile. Parametri tecnici: Voce Reattore ad onde piatte Reattore con filtro a corrente alternata Reattore Buck Tensione di sistema 1500/1800Vdc 1200Vac Max 3-AC380V Corrente nominale 200A Max 1000A Max 20A/25A/30A La frequenza fondamentale 300Hz 50Hz 50Hz Frequenza di commutazione /2-3KHz 20KHz Ambiente di lavoro Altezza sul livello del mare: ≤ 3000 m, 3000m, 3000m può essere utilizzato per il declassamento La temperatura ambiente: 25 ~ 55 ℃ Classe di isolamento Classe H Hi-pot Avvolgimento del nucleo 3000VAC 50Hz 60s, nessun danno Resistenza di isolamento Oltre 100 m Ω nucleo - avvolgimento 1000 VDC Grado di protezione IP00, può essere personalizzato secondo le esigenze del cliente Materiale di avvolgimento Rame / Alluminio Rumore ≤70dB Dimensioni del prodotto Secondo le esigenze del cliente Esecuzione del prodotto standrad Trasformatori GB1094.6《Power - parte 6: reactors》 SJ 3270《Safety requisiti per l'isolamento di transformers》
