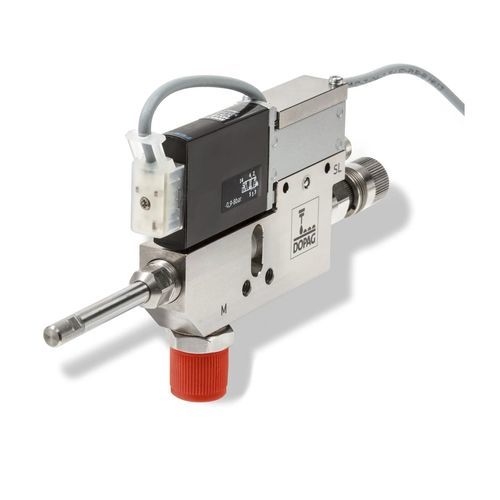

Valvola di dosaggio a spillo

ad alta velocitàdi precisionecon attuatore elettropneumatico

Descrizione del prodotto
Le valvole a spruzzo sono valvole a commutazione estremamente rapida progettate per l'applicazione senza contatto di grasso e olio in processi automatizzati. Consentono di erogare quantità molto piccole di materiale a frequenze fino a 200 cicli al secondo. Questa prestazione è garantita da una valvola elettromagnetica 5/2 integrata per il controllo e da percorsi brevi nel sistema di alimentazione dell'aria. Le valvole sono disponibili con ugelli corti e lunghi che coprono diversi angoli di applicazione; diversi diametri dell'ugello permettono di trattare fluidi con viscosità differenti.

Caratteristiche

• Applicazione a spruzzo senza contatto (dosaggio pressione-tempo)
• Diametro ugello: Ø 0,2 - 1,0 mm
• Pressione d'ingresso massima: 100 bar
• Valvola elettromagnetica integrata 24 V DC per frequenze di erogazione elevate
• 200 Hz (SHV-01) / 30 Hz (SHV-02) a seconda del modello
• Corsa ago regolabile (regolazione a scatti) per il controllo della quantità erogata

Opzioni

• Dispositivo di rilevamento corsa con cavo
• Prolunghe ugello con varie lunghezze e angoli di getto
• Riscaldamento 24 V / 50 W con sensore di temperatura PT100
• Kit silenziatore
• Sensore di pressione
• Barrera luminosa per il rilevamento del getto
• Applicatore rotante

Applicazioni / informazioni aggiuntive
Le valvole a spruzzo sono impiegate per la lubrificazione senza contatto rapida e precisa in processi produttivi altamente automatizzati, ad esempio nell'industria automobilistica. Un video sulla pagina prodotto mostra applicazioni tipiche di ingrassaggio senza contatto e l'integrazione in linee di produzione automatizzate.

Caratteristiche / specifiche tecniche

• Frequenza di spruzzo: fino a 200 cicli al secondo (200 Hz per SHV-01; 30 Hz per SHV-02)
• Diametri degli ugelli: Ø 0,2 mm a Ø 1,0 mm
• Pressione d'ingresso massima: 100 bar
• Controllo: valvola elettromagnetica integrata 5/2 vie
• Alimentazione elettromagnete: 24 V DC
• Corsa ago regolabile (regolazione a scatti) per la regolazione del volume per getto
• Varianti ugello disponibili: corti e lunghi, diversi angoli e prolunghe
• Riscaldamento opzionale: 24 V / 50 W con sensore PT100
