Caldaia a vapore

a gasorizzontaleverticale

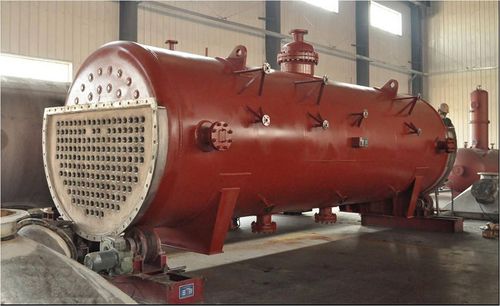

La caldaia a recupero di calore è chiamata anche caldaia in linea. È normalmente installata tra il preriscaldatore dell'aria e il preriscaldatore dell'olio nella linea di produzione del nerofumo. Viene utilizzata per recuperare il calore dell'alta temperatura dei fumi del nerofumo (circa 700℃-400℃) producendo vapore, in modo da diminuire la resa dell'acqua di spegnimento secondaria e aumentare il valore termico dei fumi. La caldaia a calore residuo appartiene allo scambiatore di calore a fascio tubiero. I gas di scarico ad alta temperatura passano attraverso la parte interna dei tubi, mentre l'acqua passa attraverso la parte esterna dei tubi. L'acqua viene bollita nel corpo del mantello e realizza la separazione nello spazio della fase gassosa. Si tratta di una sorta di circolazione naturale. La caldaia a recupero di calore è composta da un dispositivo di ingresso fumi (scatola di ingresso fumi), da una sezione di scambio termico e da un tamburo di vapore (o senza tamburo di vapore), da un dispositivo di uscita fumi (scatola di uscita fumi) e da tubi di collegamento. In base alle diverse forme di installazione, la caldaia a recupero di calore può essere suddivisa in caldaia verticale e caldaia orizzontale. La caldaia a recupero di calore di tipo verticale ha il tamburo del vapore, mentre quella di tipo orizzontale ha due tipi: con o senza tamburo del vapore. Oltre all'industria del nerofumo, la caldaia a recupero di calore è comunemente utilizzata anche nell'industria chimica del petrolio, nell'industria metallurgica, nell'industria meccanica, nell'industria cartaria e nell'incenerimento dei fanghi, ecc.
