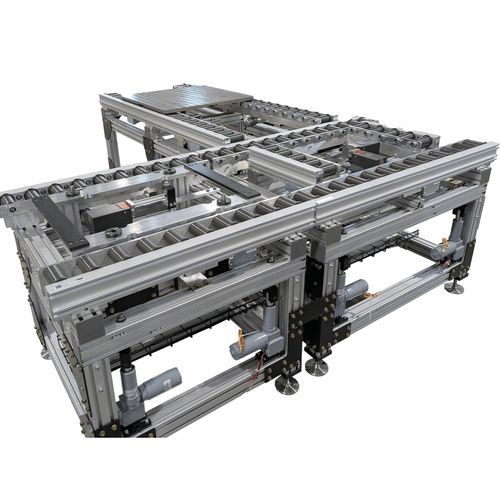

Sistema di trasporto per robot ERT350

per alimentato e fardelli pesantiper trasporto pesantea pavimento

Panoramica del prodotto
L’ERT350 di Dorner è un sistema di convogliamento per pallet progettato per produzione automatizzata ad alta capacità e processi di assemblaggio robotico pesante. L’ERT350 impiega un concetto di posizionamento e discesa che trasferisce le forze esterne di processo (rivettatura, pressatura, serraggio) sulla struttura e sul pavimento per preservare l’integrità e la precisione di posizionamento dei pallet e del convoglio.

Applicazioni

• Operazioni di assemblaggio robotico pesante
• Linee di produzione su larga scala per elettrodomestici, automotive e produzione di batterie
• Applicazioni pallet zonate 24 VDC e stazioni di trasferimento per carichi pesanti

Caratteristiche e specifiche (sintesi)

• Meccanismo di posizionamento e discesa che trasferisce carichi aumentati alla struttura e al suolo
• Dimensioni pallet supportate: 800 × 800 mm fino a 1200 × 1200 mm
• Portata nominale: 1.000 lbs (≈ 454 kg) per pallet
• Il convoglio si abbassa su una cresta montata a pavimento con un'unità di posizionamento di precisione
• Fermi pallet standard: elettrici
• Attuatori di discesa: attuatori lineari Duff‑Norton 24 VDC
• Rulli in alluminio anodizzato (Ø50 mm × 100 mm lunghezza, passo 100 mm)

Vantaggi chiave e descrizione funzionale

• Discesa & Posizionamento — Utilizzando attuatori lineari Duff‑Norton, l’ERT350 fa abbassare il convoglio una volta che i fermi posizionano il pallet. Le forze esterne vengono convogliate nella struttura e nel pavimento, permettendo operazioni pesanti mantenendo la posizione del pallet.
• Discesa & Trasferimento — Le unità di trasferimento operano all’opposto del tradizionale “alzare e posizionare”: la linea principale si abbassa (con attuatori Duff‑Norton) mentre il convoglio di trasferimento rimane in posizione operativa, consentendo trasferimenti controllati sotto carichi elevati.

Note di progettazione aggiuntive

• Progettato come sistema pallet (non come semplice nastro) per sopportare forze esterne concentrate
• Progettato per integrazione in linee di produzione automatizzate con zonizzazione, trasferimenti, posizionamento e discese
• Componenti specificati per durabilità in ambienti industriali ad alto ciclo e carichi pesanti

Specifiche tecniche

• Modello: ERT350
• Intervallo dimensioni pallet: 800 × 800 mm a 1200 × 1200 mm
• Carico massimo per pallet: 1.000 lbs (≈ 454 kg)
• Meccanismo di posizionamento/discesa: il convoglio si abbassa su una cresta montata a pavimento e un'unità di posizionamento di precisione
• Attuatori di discesa: attuatori lineari Duff‑Norton 24 VDC
• Fermi pallet standard: elettrici
• Costruzione rulli: rulli in alluminio anodizzato, Ø50 mm × 100 mm lunghezza, passo 100 mm
• Settori previsti: elettrodomestici, automotive, produzione di batterie, assemblaggio robotico pesante
