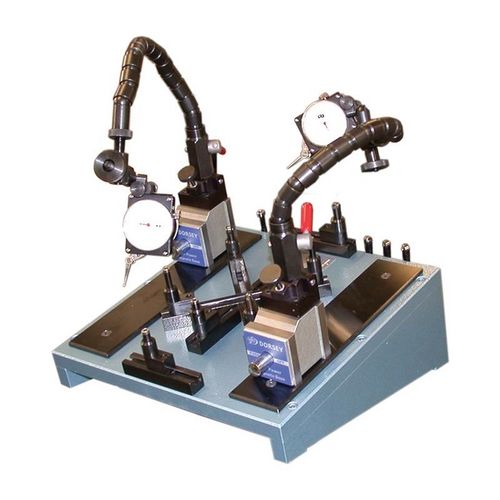

Banco di prova di concentricità CPF

per materialimeccanico

Il roto round è un dispositivo regolabile utilizzato per controllare le concentricità, il run-out, e o TIR di una o più superfici ad un diametro base. Tre cuscinetti di precisione impostano il piano di riferimento primario e sostengono il peso del pezzo, mentre 2 cuscinetti a rulli montati sulla base angolare definiscono l'origine circolare. Gli indicatori contattano il pezzo durante la rotazione per determinare i vari parametri. Dorsey produce anche una linea di Roto Rounds ad alta portata e concentricità portatile da utilizzare se la vostra parte non può essere posizionata su un apparecchio CPF. Contattaci per i dettagli. Caratteristiche del dispositivo CPF: Comparatore di prova a doppio quadrante di grande formato .0001" grad Comparatore di prova a doppio quadrante di grande formato .00005" grad Due set di cuscinetti di carico regolabili (3 ciascuno) Due set di cuscinetti bancari (2 ciascuno) Numero del cuscinetto 9028 .25 " OD x .12 " di spessore Numero del cuscinetto 2426 .312 " OD x .12 " di spessore Piastra di base angolata a 15 Set di utensili con supporto Scatola portaoggetti in legno
