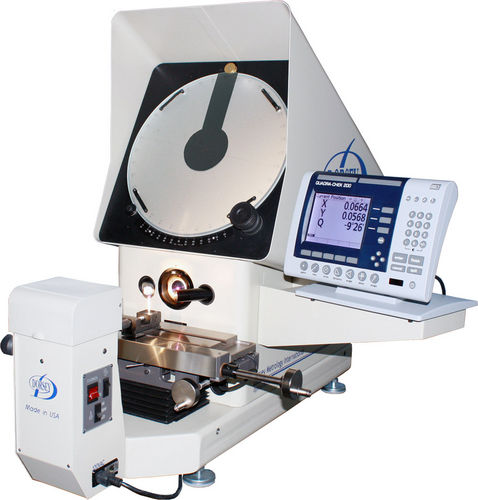

Comparatore ottico 14" | 14HE

Caratteristiche principali del comparatore ottico 14HE: L'anello cartografico lavorato con schermo incassato protegge l'ottica interna L'anello grafico facilita l'allineamento dello schermo all'asse ottico Schermo in vetro angolato ad alta risoluzione da 14" ad alta risoluzione per una visione ottimale Goniometro per vernier di grande formato con graduazione di un minuto Attacco obiettivo singolo a cambio rapido con obiettivi a scelta, 10X, 20X, 25X, 50X, 100X, 100X Ottica telecentrica par focale rivestita Illuminazione della superficie a LED telescopica brevettata opzionale, gli occhiali da sole non sono necessari! L'illuminazione è diretta alla parte, non agli occhi dell'operatore Fase di lavoro in ghisa nichelata 16" X 4" con scanalatura universale a coda di rondine La corsa del palcoscenico è di 8" asse X e 4" asse Y e 1,5" di messa a fuoco Corsa dei cuscinetti a rulli incrociati su tutti e tre gli assi Le scale lineari "asse X e Y 0,0005mm/0,00002" hanno gioco zero Gli assi X e Y sono montati al centro del movimento del palco per una maggiore precisione L'ottica e i movimenti del palcoscenico sono montati su una robusta struttura a piastra angolare La corsa del tavolo a sgancio rapido con una sola mano consente la regolazione fine di rotta e di tipo micrometrico L'azionamento dell'asse Y è montato direttamente sotto il baricentro per una migliore distribuzione del peso e una maggiore precisione Positivo/negativo 5 gradi di regolazione dell'elica della sorgente luminosa Altre caratteristiche principali: 2 anni di garanzia limitata. Certificazione tracciabile NIST per l'accuratezza dei movimenti ottici e della fase di lavoro. Pubblicata la precisione ottica e di misura. Questo comparatore è disponibile per l'uso con le sovrapposizioni o con una varietà di formati di lettura, dalla semplice lettura X-Y ai display geometrici programmabili. Consulta la nostra pagina delle letture digitali per le scelte disponibili.
