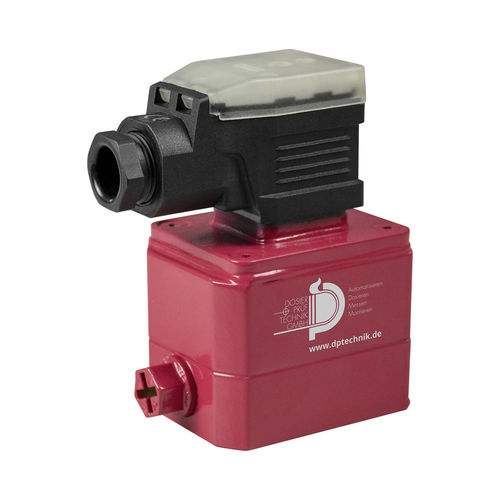

Misuratore di portata volumetrico VC0,025

volumetricoper grassi

Monitoraggio visivo del volume di grasso Campo di misura 0,008-2 l/min Basse resistenze al flusso Qualsiasi direzione di flusso Elevata resistenza alla compressione Il meccanismo di misura, costituito da due ruote dentate di alta precisione, viene azionato dal flusso del liquido secondo il principio dello spostamento. Gli ingranaggi scorrono quasi senza contatto nella camera di misura. I cuscinetti a sfera o a strisciamento a basso attrito fungono da elementi portanti. Grazie al principio di misura, non sono necessarie sezioni di decantazione in ingresso e in uscita. Ciò significa che le macchine e gli impianti possono essere progettati in modo più compatto. Tutte le parti mobili sono lubrificate dal fluido di misura. Il movimento della ruota dentata viene scansionato senza contatto da due sensori nel coperchio, come standard. Quando il meccanismo di misura ruota di un passo del dente, per ogni sensore viene generato un segnale che corrisponde al cosiddetto volume geometrico del dente Vgz. La scansione a due canali consente una maggiore risoluzione del valore misurato e un riconoscimento direzionale del flusso. Dati tecnici Dati specifici Campo di misura del flusso 0.008-2 l/min Avvio dell'unità di misura a 0,001 l/min Precisione di misura linearizzata ± 0,3 % del valore misurato (con viscosità: min. 20 mm²/s) Ripetibilità ± 0.05 % Risoluzione 40.000 impulsi/l Pressione massima consentita 200 bar Temperatura del fluido operativo -15-120°C Temperatura ambiente -15-80°C Dimensione massima delle particelle estranee 20 μm Dati elettrici Volume dell'impulso 0.025 cm³/impulso Collegamento alla linea Collegamento al tubo G 1/8" Uscita elettronica 2 segnali a onda quadra, offset di 90 Collegamento elettrico Spina angolare in plastica - morsettiera Versione standard per la temperatura Tensione di alimentazione 24 V DC ± 20 Materiale Materiale alloggiamento Ghisa duttile EN-GJS 400
