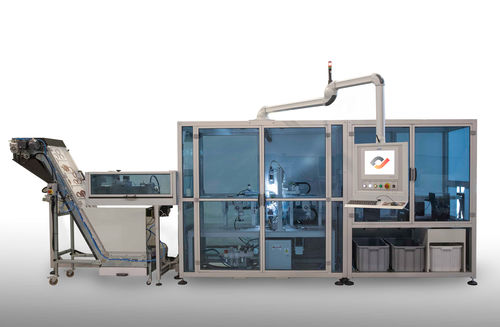

Macchina di ispezione visiva dSort 4s

di superficieper pezzi estensibili di grandi dimensioniindustriale

Macchina di cernita automatica per il controllo di particolari tecnici allungabili. Cuore del sistema è un gruppo di visione costituito da telecamere lineari che controllano tutte le superfici del pezzo in rotazione. Due pulegge prelevano il pezzo dal nastro di carico e lo portano in corrispondenza delle telecamere. Su richiesta è possibile inserire un modulo aggiuntivo (nastro 1) che comprende una stazione per il controllo dimensionale e/o un laser per la misura dello spessore del pezzo. Per ogni lotto sono a disposizione dell'operatore vari documenti riepilogativi dei pezzi conformi, il dettaglio degli scarti ed una serie di report statistici. • CONTROLLO PROFILO • CONTROLLO DIMENSIONALE • CONTROLLO ROTTURE • CONTROLLO SUPERFICIALE Caratteristiche • STATISTICHE E REPORT • RINTRACCIABILITÀ LOTTI • GESTIONE REMOTA • INTERFACCIA SOFTWARE GESTIONALE • PERSONALIZZAZIONE PROGETTO SPECIALE Articoli / Pezzi Tipologia dei pezzi : Elastomeri, Materiali rigidi Colore : Tutti, non trasparenti Pezzi controllati : particolari tecnici allungabili Caratteristiche : Puliti, liberi da polvere che potrebbe alterare la superficie del pezzo Dimensione* : 80 - 220 mm od Corda/altezza : 2.6 - 6 mm (sezione trasversale) altezza massima di 15 mm per articoli complessi Visione Risoluzione : 0.019 mm/pixel Zoom : no Tipologia di telecamera : lineare Campo inquadrato massimo* : 20 mm (lineare) 180 mm (dimensionale) Risoluzione telecamera : 2048 pixel/linea (ispezione superficiale)
