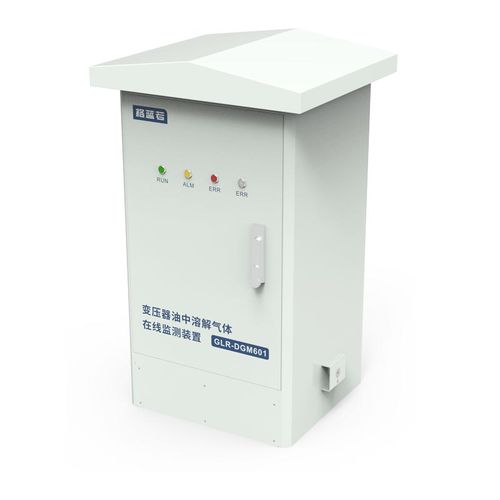

Analizzatore per olio GLR-DGM601

per olio isolantedi monitoraggiodi concentrazione

Panoramica
I GLR-DGM601 e GLR-DGM701 sono sistemi DGA (analisi dei gas disciolti) online per olio di trasformatore. Utilizzano laser a semiconduttore e spettroscopia fotoacustica laser per il monitoraggio continuo e multicomponente dei gas senza gas vettore, consentendo la rilevazione in tempo reale dei gas di guasto e una diagnosi precoce dello stato del trasformatore.

Caratteristiche principali

• Spettroscopia fotoacustica laser con laser a semiconduttore per rilevazione selettiva dei gas
• Configurazioni multicomponente (GLR-DGM601) e a basso componente (GLR-DGM701)
• Non è richiesto gas vettore — campionamento senza manutenzione
• Monitoraggio continuo online con uscita in tempo reale
• Collegamento a tubazione tramite blocco valvole e supporto per installazione live-line
• Ampio intervallo operativo: -40℃ a +55℃; 5%–95% UR; grado di protezione IP55

Specifiche tipiche — GLR-DGM601

• Funzione: Monitoraggio online multicomponente olio/gas
• Gas monitorati (esempi / configurazione opzionale): H2, CO2, CO, CH4, C2H6, C2H4, C2H2, O2, N2
• Esempi MDL: H2 1 μL/L; CO2 25 μL/L; CO 25 μL/L; CH4 0.5 μL/L; C2H6 0.5 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L; O2 1000 μL/L; N2 2000 μL/L
• Errore di misura: tipicamente ±(MDL) o ±30% a seconda del gas e della concentrazione
• Alimentazione: AC 220V ±15%; Potenza nominale/massima: fino a 1,2 kW
• Dimensioni: 650 mm (L) × 694 mm (P) × 1090 mm (A); Peso: 186 kg

Specifiche tipiche — GLR-DGM701

• Funzione: Monitoraggio online a basso componente per olio/gas
• Gas monitorati (opzionali): H2, CO, C2H4, C2H2 (configurabili)
• Esempi MDL: H2 1 μL/L; CO 25 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L
• Errore di misura: tipicamente ±(MDL) o ±30%
• Alimentazione: AC 220V ±15%; Potenza nominale/massima: fino a 1,2 kW
• Dimensioni: 425 mm (L) × 205 mm (P) × 645 mm (A); Peso: 50 kg

Installazione e manutenzione

• Supporto per installazione live-line; blocco valvole per collegamento pipe
• Degassificazione sotto vuoto a pressione e temperatura controllate per campionamento stabile
• Nessun gas vettore riduce le operazioni di manutenzione ordinarie
• Si raccomanda verifica e calibrazione periodica secondo le procedure del sito

Applicazioni

• DGA continua per trasformatori di potenza e di distribuzione
• Monitoraggio di sottostazioni e rilevamento precoce dei guasti
• Valutazione dello stato dei trasformatori in utility e impianti industriali

Ordini e opzioni

• Modelli disponibili: GLR-DGM601 (multicomponente), GLR-DGM701 (basso componente)
• Configurazioni gas e intervalli di misura opzionali su richiesta
• Contattare il commerciale per integrazione in sito, calibrazione e ricambi
