Raccordo di riempimento Quick Fill

pneumaticorapidoper bombola di gas

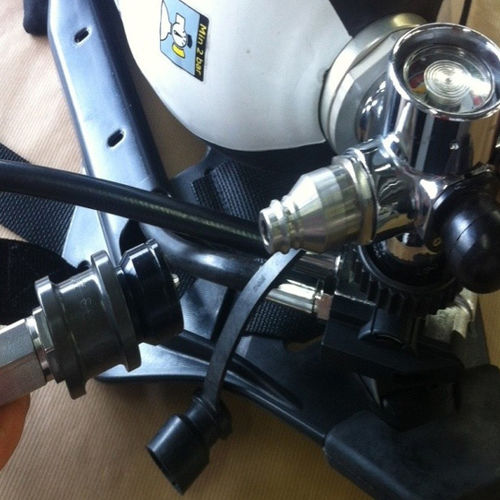

Questo sistema consiste in un innesto rapido bilanciato, disposto sulla valvola della bombola, che consente la connessione e la disconnessione ad una valvola bilanciata collegata alla sorgente di ricarica di alta pressione tramite una frusta. La prerogativa dell’innesto e della valvola di essere bilanciati consente il collegamento e lo scollegamento senza alcuno sforzo. Entrambi i lati della valvola “maschio” e “femmina” dispongono di un dispositivo di non ritorno per cui una volta scollegati non provocano fuoriuscita di aria. Una volta effettuato il collegamento, il travaso deve avvenire con delle limitazioni per evitare sollecitazioni meccaniche impulsive e surriscaldamenti. A tal fine il dispositivo prevede la presenza nella valvola di un foro calibrato, opportunamente disposto, che limita la portata (in presenza di una differenza di pressione di 300 bar tra i due ambienti posti in collegamento) ad un massimo di 1500 l/min. Tale portata consente la completa ricarica di una bombola da 6,8 l a 225 bar in circa un minuto, che è considerato un compromesso ottimale tra rapidità ed assenza di rischi.
