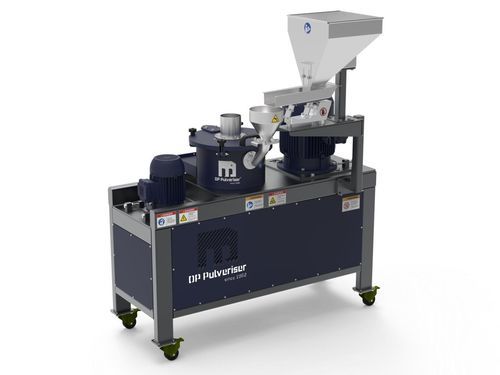

Mulino per polveri

per prodotti alimentaria percussionecon separatori ad aria

Panoramica
I mulini classificatori ad aria DP Pulverizer garantiscono una separazione precisa delle particelle senza setacci grazie a un flusso d'aria studiato e a una classificazione dinamica. Questi sistemi integrati combinano macinazione ad impatto ad alta velocità e classificazione d'aria continua in un'unica macchina per ottenere un controllo preciso della granulometria, qualità del prodotto costante e riduzione del sovramacinamento.

Vantaggi chiave

• Controllo preciso della dimensione delle particelle tramite un classificatore dinamico regolabile (non servono setacci fissi)
• Distribuzione granulometrica stretta e migliore controllo del taglio superiore
• Maggiore resa utile e riduzione delle polveri fini perché solo il sovradimensionato viene rielaborato
• Migliore gestione del calore grazie al flusso d'aria continuo e al breve tempo di permanenza
• Funzionamento continuo e scalabile dal pilota alla produzione

Come funziona (alto livello)

• Alimentazione controllata verso un rotore di macinazione ad alta velocità (alimentatori a vite, valvole rotanti, dosatori loss-in-weight comunemente usati)
• Macinazione per impatto ad alta velocità mediante elementi del rotore (martelli, perni, lame) che producono riduzione di dimensione tramite impatti rotore-particella e particella-particella e impatti secondari con rivestimenti
• Il flusso d'aria ingegnerizzato solleva le particelle verso un classificatore dinamico integrato
• La ruota classificatrice rotante provoca il rifiuto centrifugo delle particelle grossolane e consente alle fini di passare ed uscire dal mulino
• Le particelle sovradimensionate vengono continuamente ricircolate internamente fino a raggiungere il punto di taglio
• Il prodotto viene scaricato con il flusso d'aria verso la raccolta a valle (ciclone, filtri a sacco/cartuccia); l'aria pulita viene scaricata o ricircolata

Gamma tipica di dimensione delle particelle
I mulini classificatori ad aria sono comunemente scelti per gamme di dimensione target di circa ~10 micron a 200 micron a seconda del materiale e della configurazione.

Materiali comunemente processati

• Ingredienti farmaceutici attivi (API)
• Nutraceutici e ingredienti funzionali
• Additivi alimentari, zuccheri, amidi, spezie
• Pigmenti, rivestimenti e prodotti chimici speciali
• Minerali, riempitivi, ceramiche
• Polveri per batterie e materiali avanzati (ossidi metallici, polveri conduttive)

Industrie e applicazioni

• Farmaceutica
• Nutraceutica
• Alimentare e bevande
• Processo chimico
• Minerali e ceramiche
• Batterie ed elettronica
• Aerospaziale (controllo delle polveri per produzione additiva)

Componenti principali ed elementi funzionali

• Rotore di macinazione ad alta velocità (elementi d'impatto/geometria del rotore abbinati al materiale)
• Ruota classificatrice dinamica (velocità regolabile per impostare il punto di taglio)
• Alloggiamento del classificatore / zona di separazione (geometria per ridurre le turbolenze e affinare la separazione)
• Camera di macinazione e rivestimenti interni (componenti di usura sostituibili)
• Sistema di flusso d'aria: ingressi/uscite, ventilatori a tiraggio indotto, canali di flusso interni
• Ingresso prodotto e sistemi di alimentazione di precisione (alimentatori a vite, valvole rotanti, dosatori loss-in-weight)
• Sistemi di azionamento indipendenti (rotore e classificatore) spesso con VFD
• Controllo PLC per velocità rotore, velocità classificatore, flusso d'aria e portata di alimentazione
• Raccolta prodotto a valle (ciclone, filtri a sacco/cartuccia) e controllo polveri

Vantaggi dei classificatori ad aria DP Pulverizer

• Punto di taglio regolabile senza modifiche meccaniche dei setacci (controllo tramite velocità del classificatore e flusso d'aria)
• Macinazione e classificazione integrate riducono l'ingombro e la complessità rispetto a soluzioni multi-macchina
• Costo operativo inferiore rispetto ai mulini a getto per molte gamme di macinazione fine (non è necessario gas compresso)
• Progettazione industriale che consente una gestione prevedibile dell'usura e una manutenzione agevole
• Integrazione senza soluzione di continuità in sistemi di processo polveri chiavi in mano (alimentazione, miscelazione, trattamento aria, protezione da esplosione, controllo PLC/ricette)

Limitazioni / Considerazioni

• Maggiore complessità del sistema e costo capitale rispetto a mulini a impatto semplici
• Non ideale per gamme ultra-fini / sub-micron dove è richiesto il mulino a getto (difficile sotto ~5–10 micron)
• Sensibilità alla consistenza di alimentazione (umidità, adesività, variabilità della granulometria possono richiedere condizionamento a monte)
• In applicazioni altamente abrasive, l'usura di rotori, ruote classificatrici e rivestimenti aumenta la frequenza di manutenzione

Brochure e documentazione
Sono disponibili brochure e guide di selezione che descrivono i mulini classificatori ad aria DP, brochure aziendali generali e guide di selezione del mulino (PDF riferiti nella scheda prodotto).

Caratteristiche / Specifiche tecniche

• Gamma tipica di controllo dimensionale: ~10 μm a 200 μm (dipende dall'applicazione)
• Funzionamento: macinazione continua in circuito chiuso e classificazione d'aria dinamica
• Controlli principali: controllo indipendente della velocità del rotore e del classificatore, controllo del flusso d'aria, controllo della portata tramite PLC/VFD
• Scarico prodotto: raccolta tramite ciclone o filtro, opzione di ricircolo dell'aria
• Sistemi di alimentazione supportati: alimentatore a vite, valvola rotante, dosatore loss-in-weight
• Materiali di costruzione e rivestimenti: selezionati per resistenza all'usura e requisiti normativi/cleanability
• Opzioni di integrazione: alimentazione/dosaggio di precisione, raccolta polveri, protezione/inertizzazione anti-esplosione, controllo ricette PLC, integrazione sistema chiavi in mano
