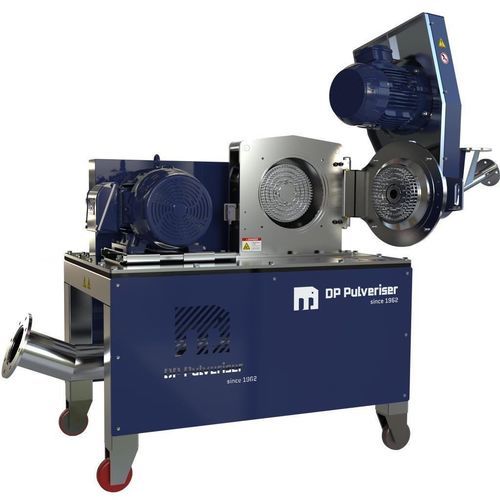

Mulino per gomma

per prodotti alimentariper materie plasticheper spezie

Panoramica
I mulini criogenici DP Pulverizer sono sistemi di processo integrati che utilizzano azoto liquido per consentire macinazione ultrafine con ridotta contaminazione di materiali sensibili al calore, appiccicosi, elastici o oleosi. Le soluzioni combinano raffreddamento, alimentazione, macinazione, controllo della temperatura, raccolta prodotto e gestione dei gas per ottenere obiettivi di dimensione delle particelle riproducibili su scala pilota e produzione.

Cos'è un mulino criogenico?
Un mulino criogenico raffredda il materiale a temperature molto basse (comunemente con azoto liquido) in modo che sostanze duttili, elastiche o oleose diventino fragili e si fratturino pulitamente sotto impatto o taglio meccanico, permettendo una riduzione dimensionale efficiente.

Perché esiste la macinazione criogenica

• Previene l'accumulo di calore e la degradazione termica durante la macinazione
• Evita l'appiattimento o la fusione che impediscono una frattura pulita
• Consente la macinazione di materiali elastici e simili alla gomma
• Riduce l'agglomerazione e l'intasamento per alimenti appiccicosi o oleosi

Come la macinazione criogenica modifica il comportamento dei materiali

• I polimeri diventano fragili e si fratturano invece di deformarsi
• Gomme ed elastomeri perdono elasticità e possono essere macinati alle dimensioni target
• Oli e grassi si solidificano, permettendo una conminuzione efficace
• I materiali appiccicosi perdono adesività, migliorando flusso e movimentazione

Intervallo di temperatura tipico
Le temperature operative tipiche variano approssimativamente da −80°C a −196°C a seconda delle proprietà del materiale e del metodo di raffreddamento; l'azoto liquido è il più utilizzato per disponibilità e inerzia.

Applicazioni comuni

• Plastica e polimeri
• Gomma ed elastomeri
• Spezie, erbe e ingredienti alimentari
• Nutraceutici e botanici
• API farmaceutici e composti sensibili al calore
• Prodotti chimici speciali, pigmenti, adesivi, cere e resine
• Biomateriali, riciclaggio e lavorazione di materiali per batterie

La macinazione criogenica come sistema
La macinazione criogenica viene realizzata come sistema coordinato: stoccaggio e iniezione del criogeno, preriscaldamento o zona di condizionamento, mulino compatibile con criogenia (pin, martelli o impatto), monitoraggio e controllo della temperatura, raccolta prodotto (ciclone, filtro, contenitore sigillato) ed evacuazione con monitoraggio dell'ossigeno. La regolazione della portata di alimentazione, della velocità del mulino e dell'iniezione di azoto è necessaria per ottenere una distribuzione delle particelle costante ottimizzando il consumo di LN₂.

Perché la macinazione criogenica migliora la qualità del prodotto

• Frattura delle particelle più pulita e distribuzione granulometrica più stretta
• Ridotta ossidazione e minore degradazione termica in atmosfera inerte
• Migliore forma delle particelle, scorrevolezza e conservazione della potenza o funzionalità
• Resa utilizzabile maggiore con meno rilavorazioni e sovramacinazione ridotta

Vantaggi dei mulini criogenici DP Pulverizer

• Progettati come sistemi criogenici integrati e non come aggiunte post-vendita di azoto
• Prestazioni di macinazione costanti per materiali sensibili al calore, elastici, oleosi e difficili
• Controllo prevedibile della granulometria e resa migliorata
• Ottimizzazione dell'uso di LN₂ tramite zone di preraffreddamento, iniezione controllata e componenti isolati
• Progettazioni per funzionamento continuo e scalabili dal pilota alla produzione
• Sicurezza e automazione (PLC/HMI, ventilazione controllata, monitoraggio O₂, allarmi)
• Minore usura e riduzione dei tempi di fermo manutentivo in condizioni criogeniche

Svantaggi / Considerazioni

• Costo operativo superiore per il consumo continuo di criogeno (LN₂)
• Maggiore complessità del sistema rispetto alla macinazione a temperatura ambiente (serbatoi criogenici, tubazioni isolate, sistemi di iniezione e ventilazione, controllo O₂)
• Investimento iniziale più elevato per componenti omologati criogenici e automazione integrata
• Requisiti impiantistici: spazio per stoccaggio criogenico, ventilazione per evacuazione dell'azoto e conformità normativa
• Non necessario per materiali che macinano correttamente a temperatura ambiente

Componenti del sistema (tipici)

• Alimentazione: coclee dosatrici, nastri o alimentatori vibranti, valvole rotative o dosatori perdita-peso
• Rifornimento criogenico: stoccaggio LN₂, valvole criogeniche, ugelli di iniezione, tubazioni isolate
• Zona di preraffreddamento/condizionamento per assicurare fragilizzazione uniforme
• Mulini compatibili criogenici: pin mill, hammer mill, mulini d'impatto per funzionamento a freddo
• Monitoraggio e controllo temperatura: sensori, controllo iniezione azoto, regolazione portata e tempo di sosta
• Raccolta prodotto: cicloni, filtri a cartuccia/sacco, contenitori di scarico sigillati, inertizzazione
• Evacuazione azoto e ventilazione con ventilazione controllata e monitoraggio ossigeno
• Controllo e automazione: PLC/HMI, modalità di funzionamento per ricetta, allarmi e controllo di processo coordinato
• Struttura e isolamento termico per ridurre il guadagno termico e il consumo di LN₂

Risultati di prestazione tipici

• Fratturazione pulita anziché deformazione per materiali termicamente sensibili ed elastici
• Distribuzioni granulometriche più strette e migliorato scorrimento
• Conservazione di aroma, potenza e integrità chimica per alimenti, nutraceutici e materiali farmaceutici

Specifiche tecniche

• Mezzo di raffreddamento: azoto liquido (LN₂), atmosfera di processo inerte
• Intervallo di temperatura: ca. −80°C a −196°C (dipende dal materiale)
• Tipi di mulino comuni: pin mill, hammer mill, mulino d'impatto (classificati per uso criogenico)
• Elementi chiave: sistema di alimentazione, zona di preraffreddamento, iniezione LN₂, mulino criogenico, controllo temperatura, raccolta prodotto, evacuazione/ventilazione, automazione PLC/HMI
• Movimentazione prodotto: raccolta sigillata e inertizzazione per evitare assorbimento di umidità o ossidazione
• Sicurezza: iniezione/evacuazione di azoto controllata, monitoraggio ossigeno, componenti a pressione e isolati, allarmi PLC
• Applicazioni: alimenti & nutraceutici, farmaceutico, elastomeri & plastiche, chimici & pigmenti, biomateriali & riciclaggio
